Регуляторы напряжения Я120М1И2, Я120М1И3

Общие сведения:

Регуляторы напряжения Я120М1И2, Я120М1И3 предназначены для поддержания напряжения бортовой сети автомобиля в заданных пределах во всех режимах работы системы электрооборудования при изменении частоты вращения ротора генератора, электрической нагрузки, температуры окружающей среды.

Применяемость: автомобили ГАЗ, КАМАЗ, МАЗ и др. с генераторами ГГ273В1-3, 1312.3771, 1322.3771, 1342.3771, 1352.3771, 3112.3771, 3122.3771, 3142.3771 и их модификациями.

Данные изделия разработаны специально для эксплуатации в различных широтах с большим диапазоном температуры окружающей среды.

Регуляторы выпускаются в климатическом исполнении О2.1 по ГОСТ 15150 для внутреннего рынка и на экспорт. По степени защиты от проникновения посторонних тел и воды изделия соответствуют исполнению IP68 по ГОСТ 14254. От проникновения влаги регуляторы защищены специальным высокотеплопроводным компаундом с рабочей температурой до 200°С. Регуляторы Я120М1И2, Я120М1И3 сконструированы по однопроводной схеме питания, корпус изделий соединен с корпусом автомобиля.

Рабочий режим регуляторов – S1 по ГОСТ 3940.

Регуляторы устанавливаются в щеточном узле генераторной установки, где предусмотрена установка регуляторов Я120М12, Я120М1И2, Я120М1И3 при помощи штатных винтов.

Регулятор напряжения соответствует требованиям ГОСТ 3940 и ТУ У 13317508.001-97.

Гарантийный срок эксплуатации – 3 года с даты ввода в эксплуатацию или со дня продажи в розничной торговой сети. Гарантийные обязательства производителя имеют силу в течение четырех лет с даты выпуска изделий. Дата изготовления нанесена на корпусе изделий.

Технические данные:

Я120М1И2
Я120М1И3
Диапазон рабочих температур
от -45°С до +100°С
Напряжение регулирования с при t°=(25 ± 2)°С и нагрузке генератора 3 А в режиме "З"
28,8 ± 0,3 В
29,8 ± 0,3 В
Напряжение регулирования с при t°=(25 ± 2)°С и нагрузке генератора 3 А в режиме "Л"
27,8 ± 0,2 В
28,8 ± 0,2 В
Напряжение регулирования с в диапазоне нагрузки генератора от 3 А до 0,9 · в режиме "З"
28,8 ± 0,4 В
29,8 ± 0,4 В
Напряжение регулирования с в диапазоне нагрузки генератора от 3 А до 0,9 · в режиме "Л"
27,8 ± 0,4 В
28,8 ± 0,4 В
Остаточное напряжение на выходе "Ш", типовое
0,4 В
0,8 В
Минимальное сопротивление нагрузки (ОВ)
7 Ом
Термокомпенсация Uрег
-5,0 ± 2,0 мВ/°С
Максимально допустимое длительное воздействие повышенного напряжения питания
36 В
Максимально допустимое воздействие повышенного напряжения питания длительностью до 5 минут
50 В
Максимально допустимые импульсные перенапряжения по ГОСТ 28751
230 В

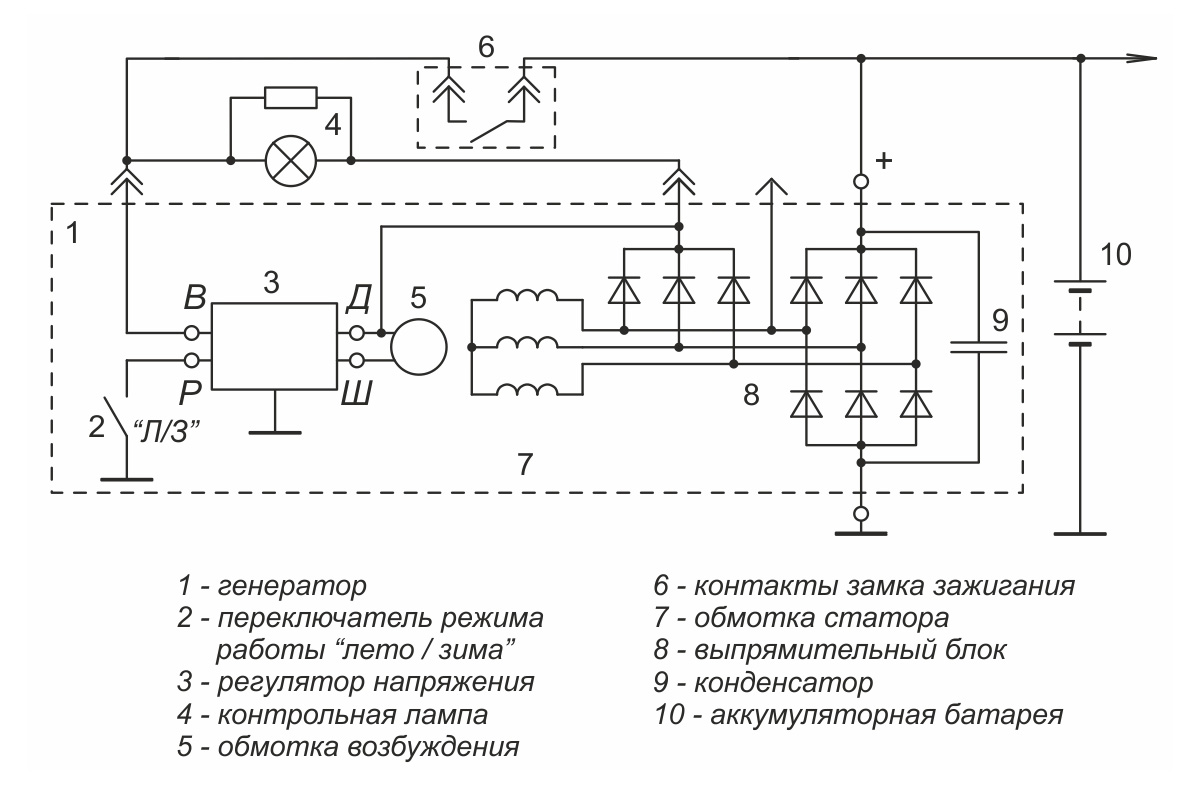

Схема включения в составе генераторной установки:

Габаритный чертеж:

Габаритный чертеж регулятора Я120М1 исполнение 2,3
