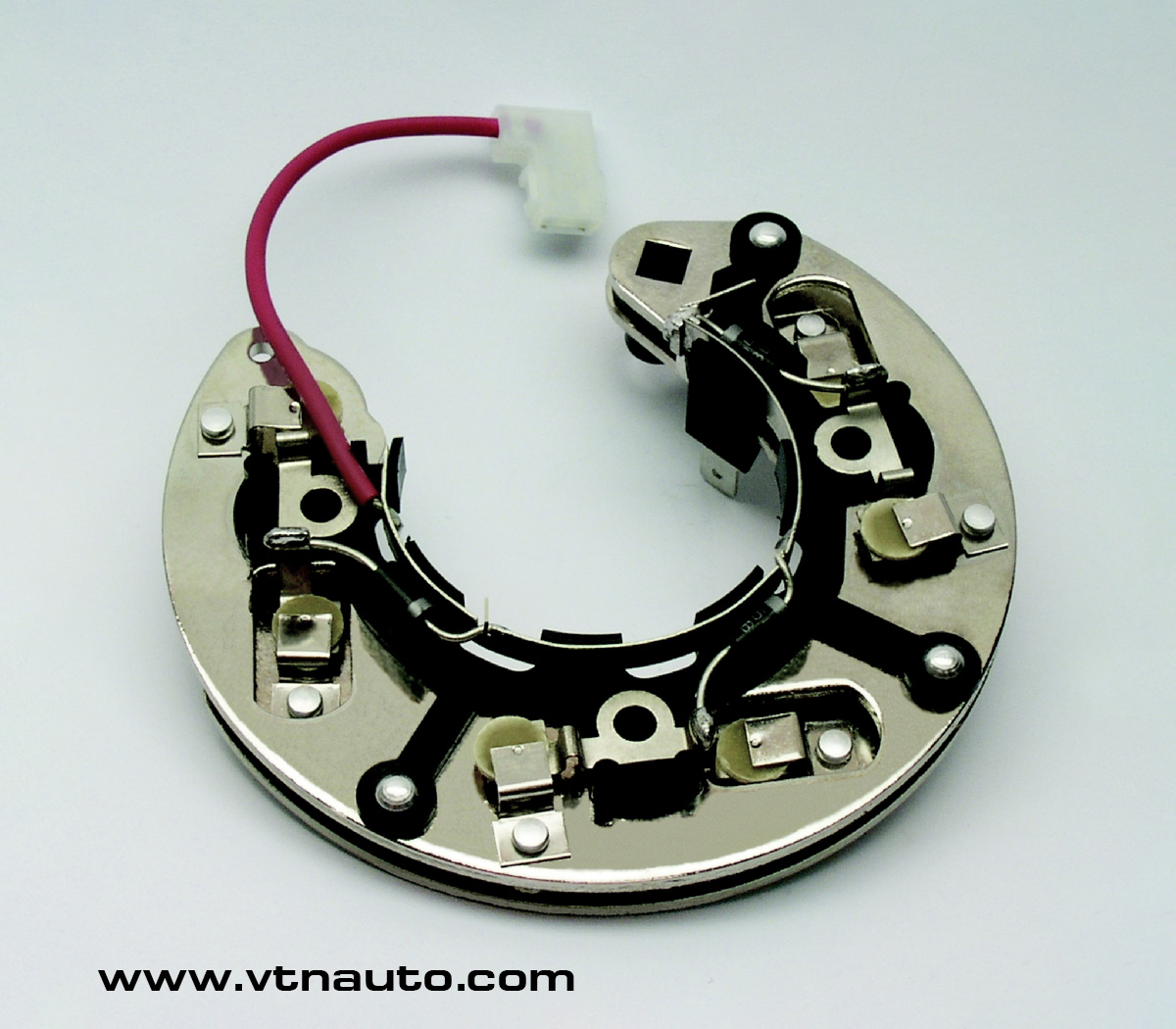

Блок выпрямительный БВ21-150-14

Общие сведения:

Блок выпрямительный БВ21-150-14 предназначен для выпрямления трехфазного переменного тока в системе электрооборудования автомобилей в составе генераторной установки.

Применяемость: автомобили ВАЗ-2108, ВАЗ-2109, “Ока”, ВАЗ-2121 и др. с генераторами 371.3701, 372.3701 и их модификациями.

БВ выпускается в климатическом исполнении О2.1 по ГОСТ 15150 для внутреннего рынка и на экспорт. Рабочий режим блока – S1 по ГОСТ 3940.

Блок выпрямительный устанавливается непосредственно на генераторе, где предусмотрена установка блоков БВ21-150-14 или БПВ56-65-02Г при помощи штатных крепежных элементов.

Блок выпрямительный соответствует требованиям ГОСТ 3940 и ТУ У 31.6-13317508-008:2008.

Гарантийный срок эксплуатации – 3 года с даты ввода в эксплуатацию или со дня продажи в розничной торговой сети. Гарантийные обязательства производителя имеют силу в течение четырех лет с даты выпуска изделий. Дата изготовления нанесена на корпусе изделий.

Технические данные:

Номинальное напряжение
14 В
Максимальный выпрямленный ток
не менее 85 А
Падение напряжения на силовых диодах при t°=(25 ± 10)°С и Iпр=70 А
1 В
Количество диодов силового выпрямителя
6 шт.
Количество диодов дополнительного выпрямителя
3 шт.
Способ присоединения обмоток статора генератора
клемма

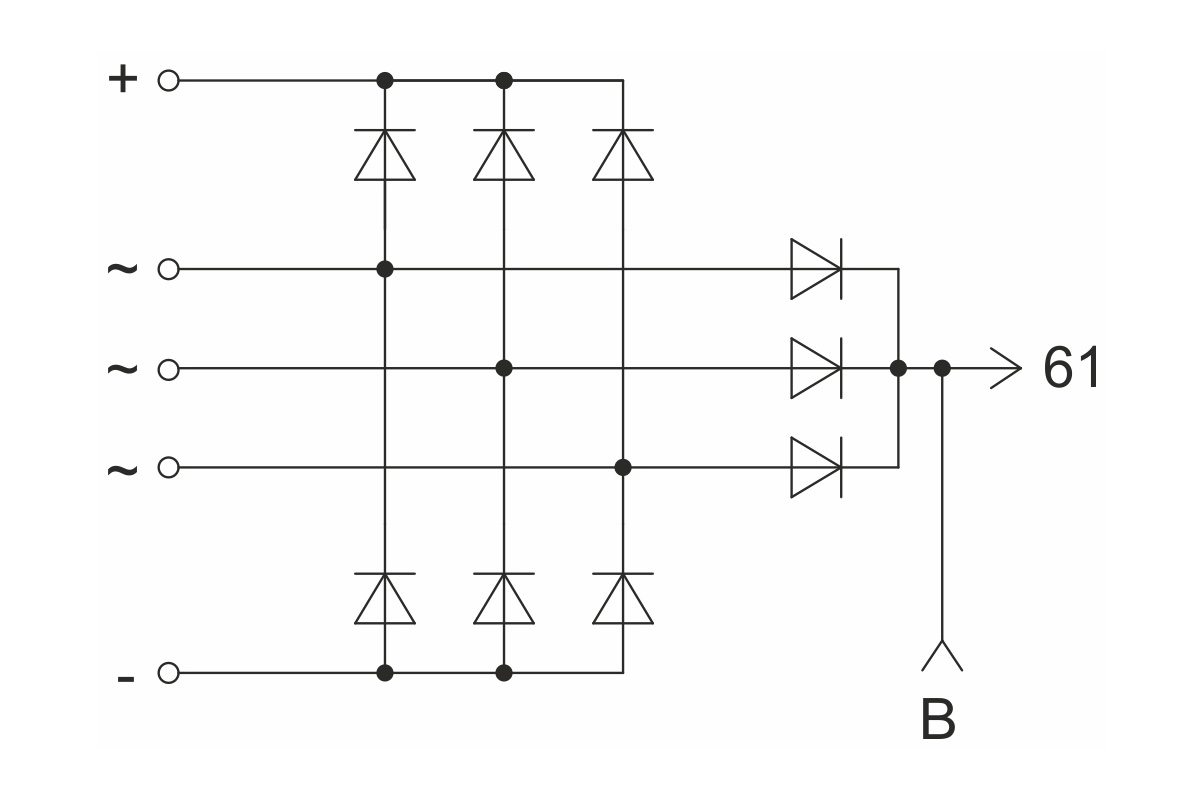

Схема блока выпрямительного:

Габаритный чертеж:

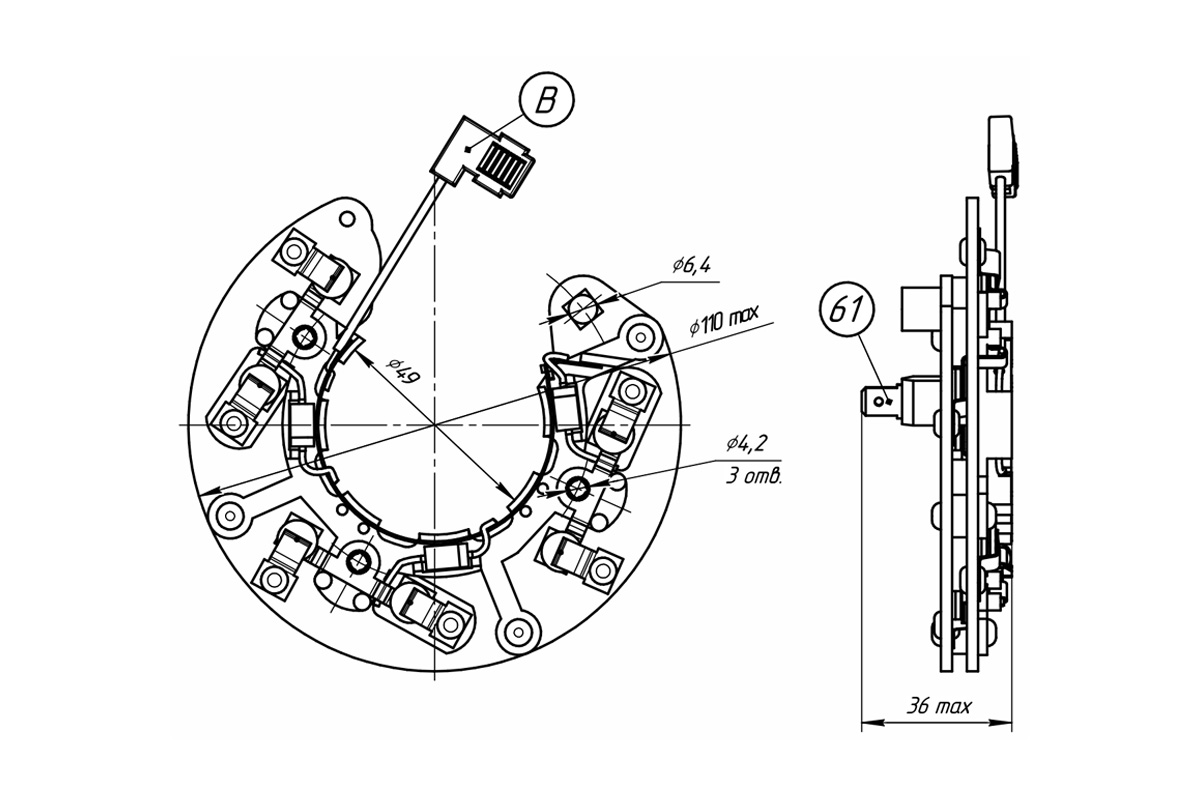

Габаритный чертеж блока выпрямительного БВ21-150-14
