РЕГУЛЯТОР НАПРЯЖЕНИЯ МНОГОФУНКЦИОНАЛЬНЫЙ 9333.3702-28

Общие сведения:

Многофункциональный регулятор напряжения (МРН) 9333.3702-28 предназначен для поддержания напряжения бортовой сети автомобиля в заданных пределах во всех режимах работы системы электрооборудования при изменении частоты вращения ротора генератора, электрической нагрузки, температуры окружающей среды.

Применяемость: автомобили МАЗ с дв. ЯМЗ-7511, с генератором 4242.3771 и др.

Регулятор напряжения 9333.3702-28 обладает функцией индикации пониженного и повышенного напряжений бортовой сети автомобиля, а также низкого фазного напряжения генератора. Индикация осуществляется свечением штатного индикатора контроля заряда аккумуляторной батареи. Изделие обеспечивает выполнение функции плавного нарастания тока нагрузки. В штатном режиме регулирования регулятор обеспечивает подачу питания на внешнюю исполнительную нагрузку в индикаторной цепи.

Контроль и регулирование напряжения производятся непосредственно на выходной клемме генератора – по такому принципу строятся все схемы электроснабжения современных зарубежных автомобилей высокого класса. Контроль запуска генератора, а также контроль частоты вращения его вала производится непосредственно на одной из выходных силовых обмоток. В своем составе регулятор имеет помехоподавительный конденсатор.

Регулятор выпускаются в климатическом исполнении О2.1 по ГОСТ 15150 для внутреннего рынка и на экспорт. По степени защиты от проникновения посторонних тел и воды изделия соответствуют исполнению IP67 по ГОСТ 14254. Рабочий режим регулятора – продолжительный S1 по ГОСТ 3940.

Регулятор устанавливается непосредственно на генераторе, где предусмотрена установка регулятора 9333.3702-28, при помощи штатных винтов.

Гарантийный срок эксплуатации – 3 года с даты ввода в эксплуатацию или со дня продажи в розничной торговой сети. Гарантийные обязательства производителя имеют силу в течение четырех лет с даты выпуска изделия. Дата изготовления нанесена на корпусе изделия.

Технические данные:

Диапазон рабочих температур
от -45°С до +110°С
Напряжение регулирования с при t°=(25 ± 2)°С и нагрузке генератора 5 А
28,6 ± 0,3 В
Напряжение регулирования с при t°=(25 ± 2)°С в диапазоне нагрузки генератора от 5 А до 0,9 ·
28,1 - 28,6 В
Максимальный ток выходной цепи
5 А
Термокомпенсация Uрег
-8,0 ± 2,0 мВ/°С
Остаточное напряжение на выходе “DF”: максимальное / типовое
0,24 / 0,2 В
Порог срабатывания индикации низкого фазного напряжения
7,0 - 17,0 В
Порог срабатывания индикации пониженного напряжения
21,8 - 23,2 В
Порог срабатывания индикации повышенного напряжения
31,3 - 32,7 В
Функция ускоренного сброса тока ОВ (для генераторов с повышенной токоодачей)
+
Максимально допустимое длительное воздействие повышенного напряжения питания
36 В
Максимально допустимое воздействие повышенного напряжения питания длительностью до 5 минут
50 В
Максимально допустимые импульсные перенапряжения по ГОСТ 28751 в составе генератора
200 В

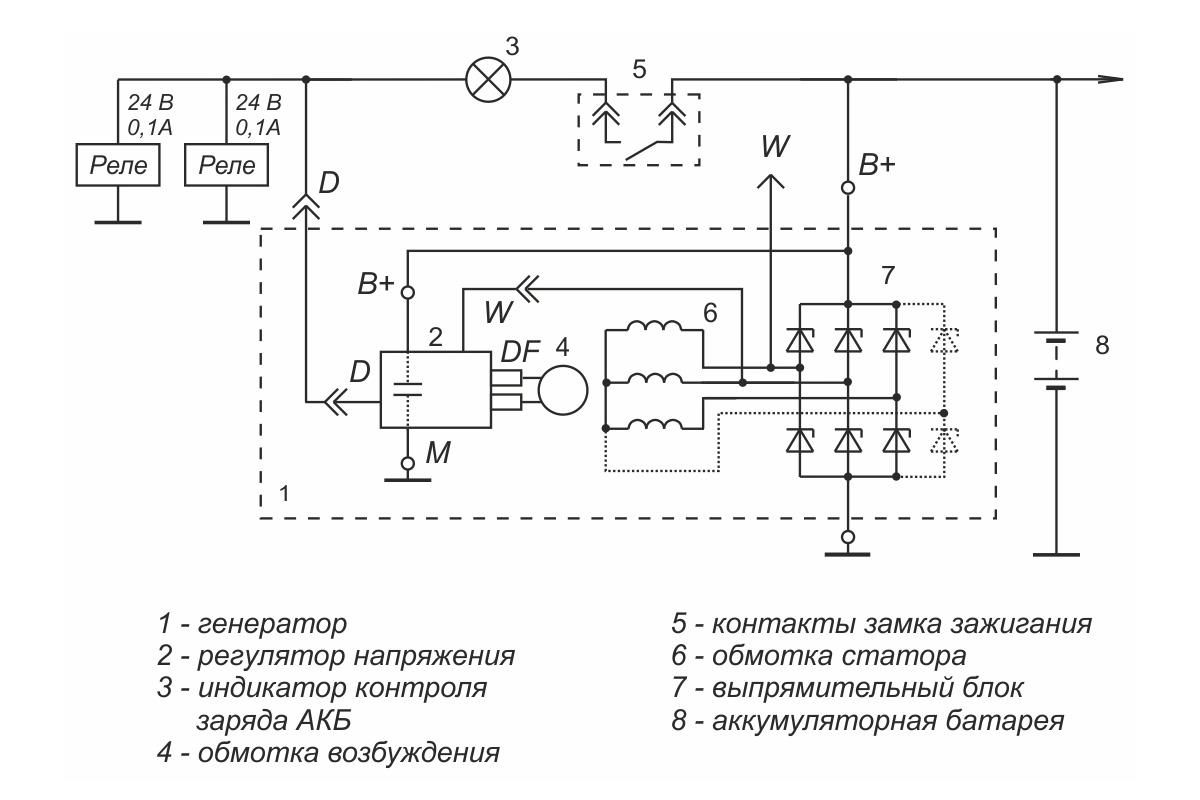

Схема включения в составе генераторной установки:

Габаритный чертеж:

Габаритный чертеж МРН 9333.3702-28

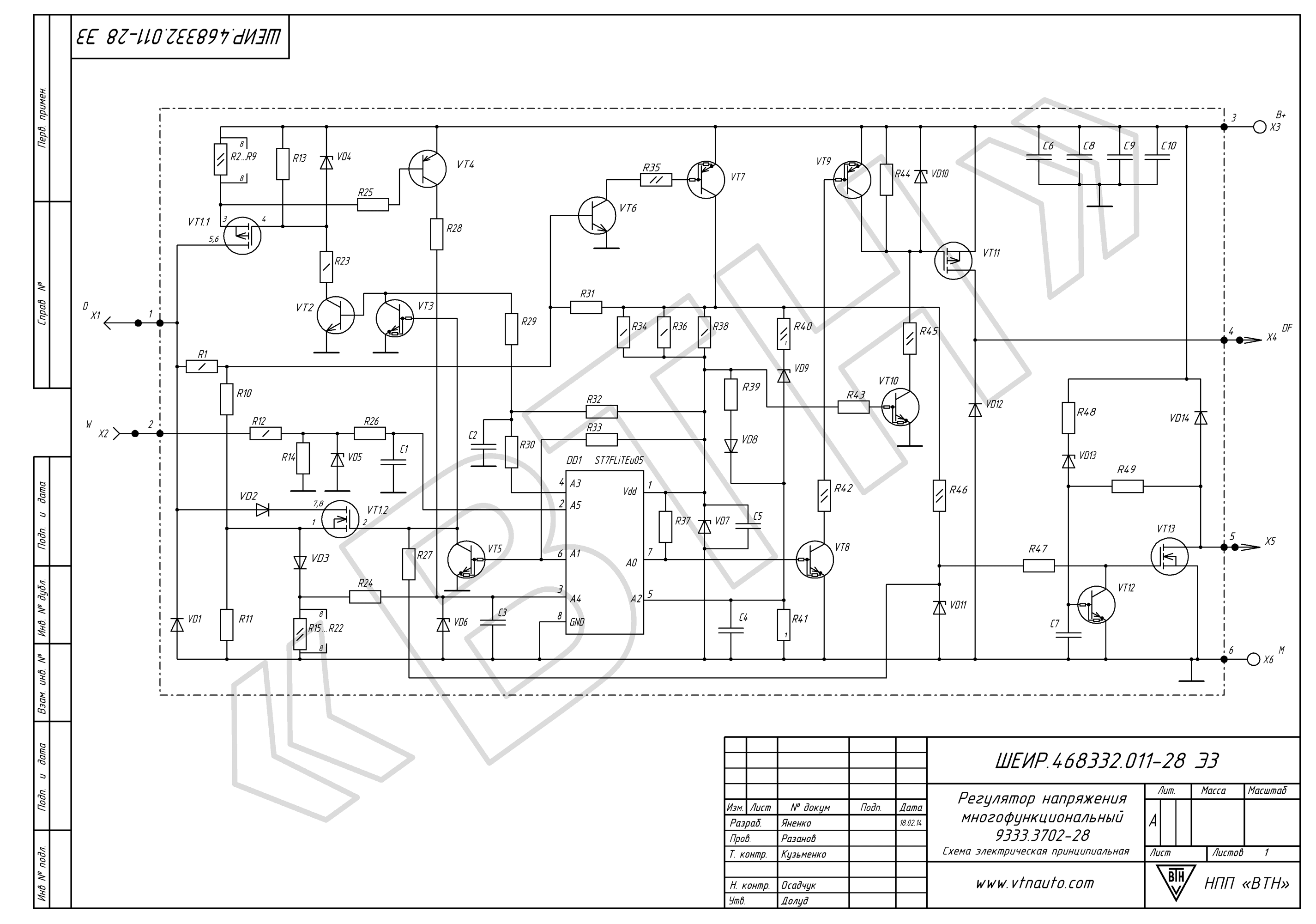

Схема электрическая принципиальная:

Схема электрическая принципиальная регулятора 9333.3702-28
