РЕЛЕ КОММУТАЦИОННОЕ 0312.3747

ИЗДЕЛИЕ СНЯТО С ПРОИЗВОДСТВА

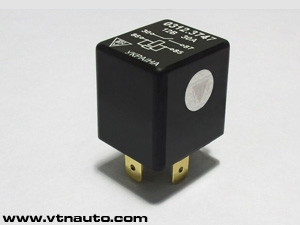

Коммутационное реле 0312.3747
Общие сведения
Технические данные
Габаритный чертеж



Общие сведения:

Реле коммутационное 0312.3747 предназначено для коммутации электрических цепей постоянного тока с номинальным напряжением 12В.

Данное изделие представляет собой электромеханическое реле с нормально разомкнутыми контактами и помехоподавительным резистором, установленным параллельно обмотке.

Аналог 906.3747-10 ("АВАР", г. Псков), аналог 113.3747 ("Точмаш", г. Владимир). Применяемость: ВАЗ-2108, ВАЗ-2109, ВАЗ-2105, ВАЗ-2107, АЗЛК 2141, ИЖ-2126, ЗАЗ и др.


Реле выпускается в климатическом исполнении О2.1 по ГОСТ 15150 для внутреннего рынка и на экспорт. По степени защиты от проникновения посторонних тел и воды реле соответствует исполнению IP44 по ГОСТ 14254. Режим работы реле - продолжительный S1 по ГОСТ 3940.

Гарантийный срок эксплуатации реле - 3 года с даты ввода в эксплуатацию или со дня продажи в розничной торговой сети. Дата изготовления нанесена на корпусе изделия.
наверх



Технические данные:

Диапазон рабочих температур, °С
-50 .. +80
  Номинальное напряжение, В
12
  Номинальный ток нагрузки, А
30
  Напряжение срабатывания при t°=(25 ± 3)°С, В, не более
7,5

наверх



Габаритный чертеж:

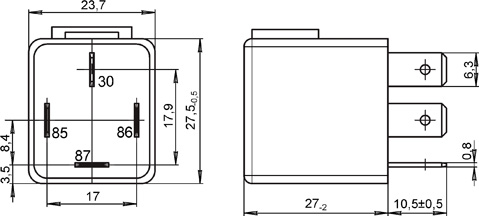

Габаритный чертеж коммутационного реле 0312.3747
