РЕЛЕ КОММУТАЦИОННОЕ 0412.3747

ИЗДЕЛИЕ СНЯТО С ПРОИЗВОДСТВА

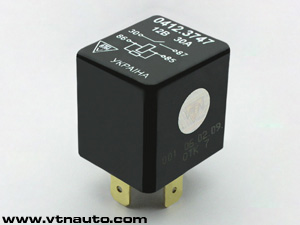

Коммутационное реле 0412.3747
Общие сведения
Технические данные
Габаритный чертеж



Общие сведения:

Реле коммутационное 0412.3747 предназначено для коммутации электрических цепей постоянного тока с номинальным напряжением 12В.

Данное изделие представляет собой электромеханическое реле с нормально разомкнутыми контактами и помехоподавительным резистором, установленным параллельно обмотке.

Аналог 906.3747-30 ("АВАР", г. Псков), аналог 94580702 (Daewoo). Применяемость: автомобили Daewoo, Chevrolet, "Sens" и др.

Реле выпускается в климатическом исполнении О2.1 по ГОСТ 15150 для внутреннего рынка и на экспорт. По степени защиты от проникновения посторонних тел и воды реле соответствует исполнению IP44 по ГОСТ 14254. Режим работы реле - продолжительный S1 по ГОСТ 3940.

Гарантийный срок эксплуатации реле - 3 года с даты ввода в эксплуатацию или со дня продажи в розничной торговой сети. Дата изготовления нанесена на корпусе изделия.
наверх



Технические данные:

Диапазон рабочих температур, °С
-45 .. +80
  Номинальное напряжение, В
12
  Номинальный ток нагрузки, А
30
  Напряжение срабатывания при t°=(25 ± 3)°С, В, не более
7,5

наверх



Габаритный чертеж:

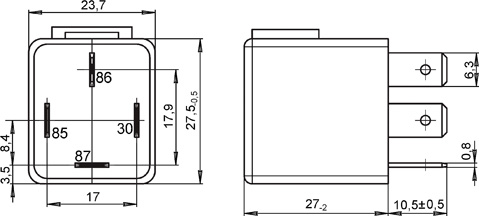

Габаритный чертеж коммутационного реле 0412.3747
