БЛОК ВЫПРЯМИТЕЛЬНО-ОГРАНИЧИТЕЛЬНЫЙ БВО11-150-04.45

ИЗДЕЛИЕ СНЯТО С ПРОИЗВОДСТВА

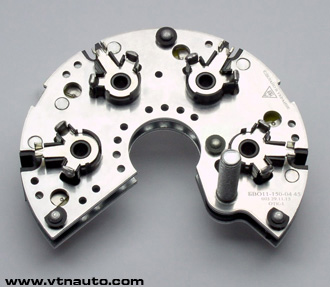

Блок выпрямительно-ограничительный БВО11-150-04.45
Общие сведения
Технические данные
Схема
Габаритный чертеж



Общие сведения:

Блок выпрямительно-ограничительный БВО11-150-04.45 предназначен для выпрямления трехфазного переменного тока и ограничения импульсов перенапряжения в системе электрооборудования автомобилей в составе генераторной установки.

Применяемость: автомобили ВАЗ-1117, -1118, -1119 “Kalina”, ВАЗ-2170, -2171, -2172 “Priora” c генератором 94xx.3701, комплектно с регулятором напряжения 9555.3702.

Блок выпрямительно-ограничительный БВО11-150-04.45 выпускается с впресcованным выходным болтом М8.

БВО выпускается в климатическом исполнении О2.1 по ГОСТ 15150 для внутреннего рынка и на экспорт. Рабочий режим блока - S1 по ГОСТ 3940.

Блок выпрямительно-ограничительный устанавливается непосредственно на генераторе, где предусмотрена установка блоков БВО11-150-04.45, при помощи штатных крепежных элементов. Для уменьшения переходного сопротивления соединений силовых цепей генератора обмотки статора присоединяются к блоку пайкой.

Блок выпрямительно-ограничительный соответствует требованиям ГОСТ 3940 и ТУ У 31.6-13317508-008:2008.

Гарантийный срок эксплуатации – 3 года с даты ввода в эксплуатацию или со дня продажи в розничной торговой сети. Гарантийные обязательства производителя имеют силу в течение четырех лет с даты выпуска изделия. Дата изготовления нанесена на корпусе изделия.
наверх



Технические данные:

Номинальное напряжение, В
14,0
  Максимальный выпрямленный ток, не менее, А
150,0
  Падение напряжения на силовых диодах при t°=(25 ± 10)°С и Iпр=100А, не более, В
1,08
  Напряжение ограничения диодов силового выпрямителя, В
20,0 .. 24,0
  Количество диодов силового выпрямителя, шт
8
  Количество диодов дополнительного выпрямителя, шт
-
  Способ присоединения обмоток статора генератора
пайка

наверх



Схема блока выпрямительно-ограничительного:

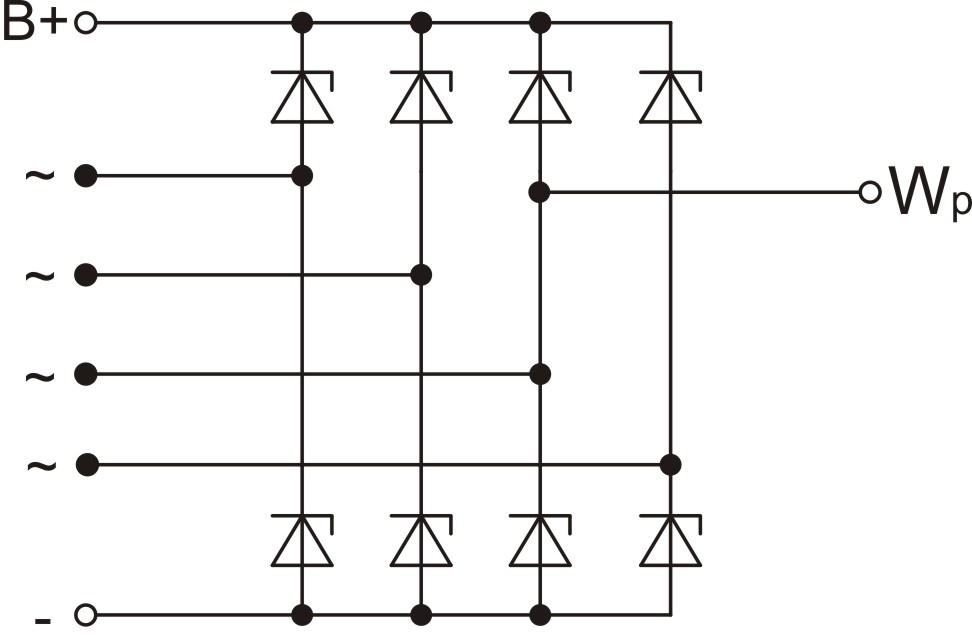

Схема блока выпрямительно-ограничительного БВО11-150-19.45

наверх



Габаритный чертеж:

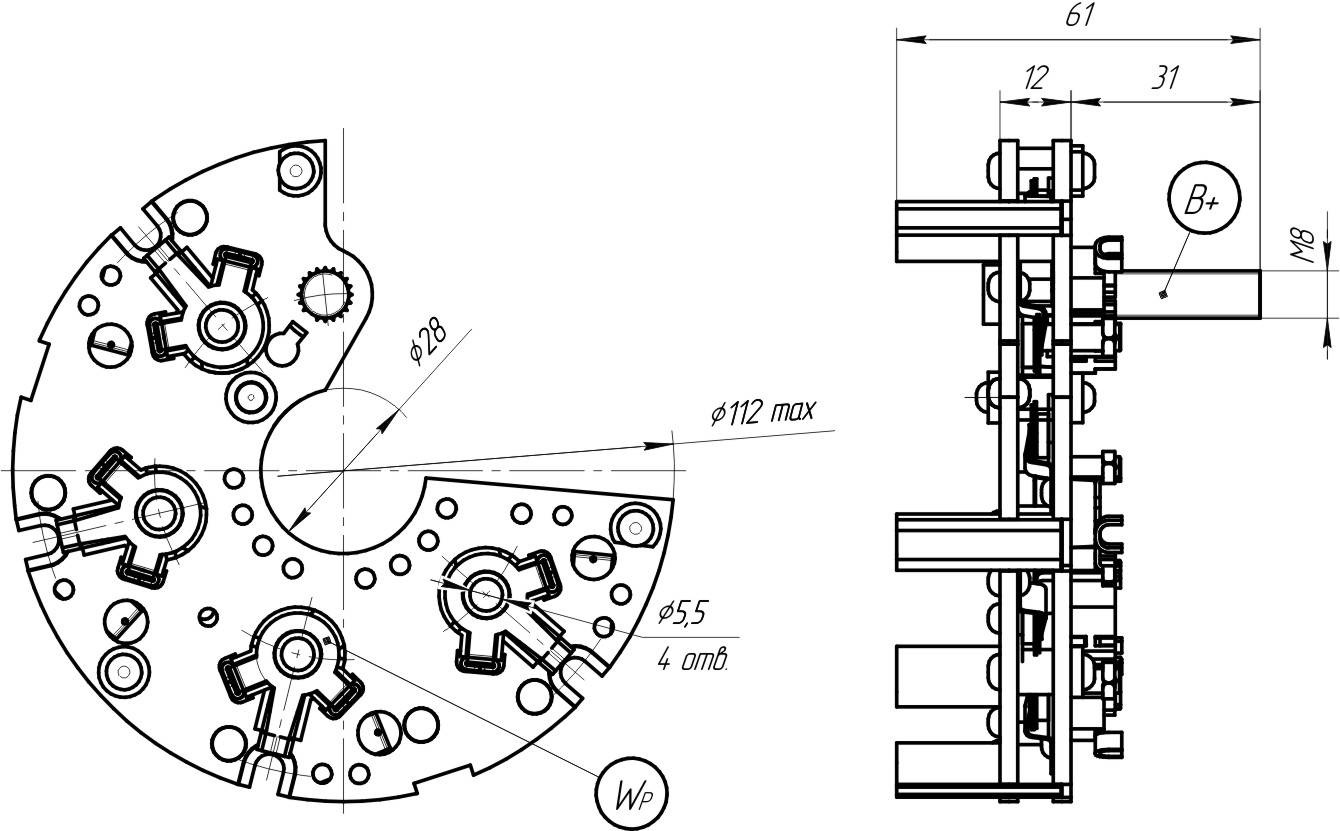

Габаритный чертеж блока выпрямительно-ограничительного БВО11-150-19.45

наверх
