БЛОК ВЫПРЯМИТЕЛЬНО-ОГРАНИЧИТЕЛЬНЫЙ БВО11-150-06

ИЗДЕЛИЕ СНЯТО С ПРОИЗВОДСТВА



Блок выпрямительно-ограничительный БВО11-150-06
Общие сведения
Технические данные
Схема
Габаритный чертеж



Общие сведения:

Блок выпрямительно-ограничительный БВО11-150-06 предназначен для выпрямления трехфазного переменного тока и ограничения импульсов перенапряжения в системе электрооборудования автомобилей в составе генераторной установки.

Применяемость: автомобили ВАЗ-2108i, ВАЗ-2109i, ВАЗ-2110i и др. с генератором 3202.3771.

БВО выпускается в климатическом исполнении О2.1 по ГОСТ 15150 для внутреннего рынка и на экспорт. Рабочий режим блока - S1 по ГОСТ 3940.

Блок выпрямительно-ограничительный устанавливается непосредственно на генераторе, где предусмотрена установка блоков БВО3-105-09 или БВО11-150-06 при помощи штатных крепежных элементов.

Гарантийный срок эксплуатации - 3 года с даты ввода в эксплуатацию или со дня продажи в розничной торговой сети. Дата изготовления нанесена на корпусе изделия.
наверх



Технические данные:

Номинальное напряжение, В
14,0
  Максимальный выпрямленный ток, не менее, А
150,0
  Падение напряжения на силовых диодах при t°=(25 ± 10)°С и Iпр=100А, не более, В
1,08
  Напряжение ограничения диодов силового выпрямителя, В
22,0-24,0
  Количество диодов силового выпрямителя, шт
8
  Количество диодов дополнительного выпрямителя, шт
3
  Способ присоединения обмоток статора генератора
клемма

наверх

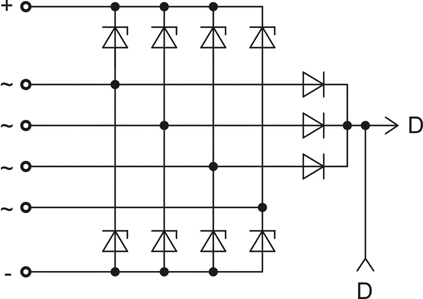

Схема блока выпрямительно-ограничительного:

Схема блока выпрямительно-ограничительного 11-150-06

наверх



Габаритный чертеж:

Габаритный чертеж блока выпрямительно-ограничительного 11-150-06
