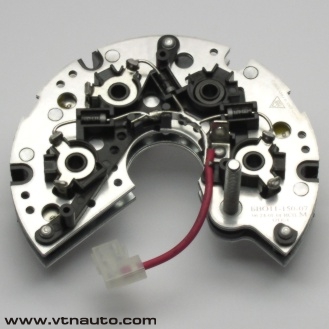

Блок выпрямительно-ограничительный БВО11-150-07M, БВО11-150-08.69
Общие сведения
Технические данные
Схема
Габаритный чертеж



Общие сведения:

Блоки выпрямительно-ограничительные БВО11-150-07М, БВО11-150-08.69 предназначены для выпрямления трехфазного переменного тока и ограничения импульсов перенапряжения в системе электрооборудования автомобилей в составе генераторной установки.

Применяемость: автомобили ГАЗ, УАЗ с дв. ЗМЗ с генераторами 3212М.3771, 3212.3771-10; ВАЗ-2108, ВАЗ-2109, ВАЗ-2110, ВАЗ-2111, ВАЗ-2112, ВАЗ-2113, ВАЗ-2121, ВАЗ-2114, ВАЗ-2115 с генераторами 3202.3771, 9402.3701 и др

Блоки выпрямительно-ограничительные БВО11-150-07М, БВО11-150-08.69 выпускаются с впрессованным выходным болтом М6.

БВО выпускаются в климатическом исполнении О2.1 по ГОСТ 15150 для внутреннего рынка и на экспорт. Рабочий режим блоков - S1 по ГОСТ 3940.

Блоки выпрямительно-ограничительные устанавливается непосредственно на генераторе, где предусмотрена установка блоков БВО3-105-01, БВО11-150-07 или БВО11-150-07М, БВО11-150-08.69 при помощи штатных крепежных элементов.

Блок выпрямительно-ограничительный соответствует требованиям ГОСТ 3940 и ТУ У 31.6-13317508-008:2008.

Гарантийный срок эксплуатации – 3 года с даты ввода в эксплуатацию или со дня продажи в розничной торговой сети. Гарантийные обязательства производителя имеют силу в течение четырех лет с даты выпуска изделия. Дата изготовления нанесена на корпусе изделия.
наверх



Технические данные:

Номинальное напряжение, В
14,0
  Максимальный выпрямленный ток, не менее, А
120,0
  Падение напряжения на силовых диодах при t°=(25 ± 10)°С и Iпр=100А, не более, В
1,08
  Напряжение ограничения диодов силового выпрямителя, В
20,0 .. 24,0
  Количество диодов силового выпрямителя, шт
6
  Количество диодов дополнительного выпрямителя, шт
3
  Способ присоединения обмоток статора генератора
клемма

наверх



Схема блока выпрямительно-ограничительного:

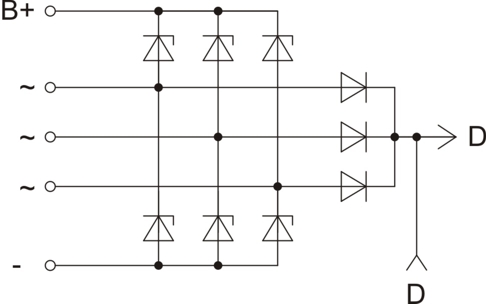

Схема блока выпрямительно-ограничительного БВО11-150-07.М, БВО11-150-08.69

наверх



Габаритный чертеж:

Габаритный чертеж блока выпрямительно-ограничительного БВО11-150-07М, БВО11-150-08.69
