Общие сведения:

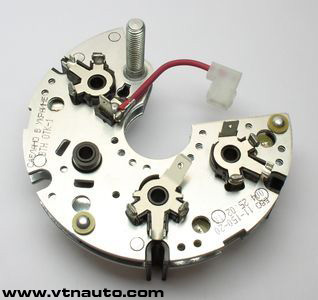

Блок выпрямительно-ограничительный БВО11-150-20.М предназначен для выпрямления трехфазного переменного тока и ограничения импульсов перенапряжения в системе электрооборудования автомобилей в составе генераторной установки.

Применяемость: автомобили МАЗ с двигателем ЯМЗ-656, ЯМЗ-658 и др. с генератором 3252.3771.

БВО выпускается в климатическом исполнении О2.1 по ГОСТ 15150 для внутреннего рынка и на экспорт. Рабочий режим блока - S1 по ГОСТ 3940.

Блок выпрямительно-ограничительный устанавливается непосредственно на генераторе, где предусмотрена установка блоков БВО11-150-20.М или БПВ 076.1.105-02 * при помощи штатных крепежных элементов.

Блок выпрямительно-ограничительный соответствует требованиям ГОСТ 3940 и ТУ У 31.6-13317508-008:2008.

Гарантийный срок эксплуатации – 3 года с даты ввода в эксплуатацию или со дня продажи в розничной торговой сети. Дата изготовления нанесена на корпусе изделия.

Технические данные:

Номинальное напряжение, В 28,0   Максимальный выпрямленный ток, не менее, А 120,0   Падение напряжения на силовых диодах при t°=(25 ± 10)°С и Iпр=100А, не более, В 1,08   Напряжение ограничения диодов силового выпрямителя, В 36,0 - 41,0   Количество диодов силового выпрямителя, шт 6   Количество диодов дополнительного выпрямителя, шт -   Способ присоединения обмоток статора генератора пайка

Схема блока выпрямительно-ограничительного:

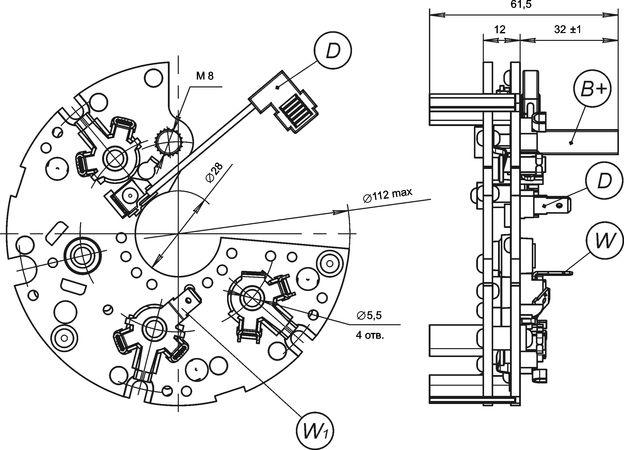

Габаритный чертеж:
