РЕГУЛЯТОР НАПРЯЖЕНИЯ Я112В1Щ

ИЗДЕЛИЕ СНЯТО С ПРОИЗВОДСТВА

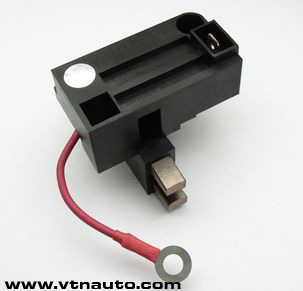

Регулятор напряжения Я112B1Щ
Общие сведения
Технические данные
Схема включения
Габаритный чертеж



Общие сведения:

Регулятор напряжения Я112В1Щ предназначен для поддержания напряжения бортовой сети автомобиля в заданных пределах во всех режимах работы системы электрооборудования при изменении частоты вращения ротора генератора, электрической нагрузки, температуры окружающей среды.

Применяемость: автомобили ВАЗ-2104, -05, -07, “Таврия” до 91 г.в. и др. с генераторами, в  которых применены щеточные узлы c  регуляторами напряжения Я112В / Я112В1.

Данное изделие разработано специально для эксплуатации в различных широтах с большим диапазоном температуры окружающей среды. Регулятор выпускается в климатическом исполнении О2.1 по ГОСТ 15150 для внутреннего рынка и на экспорт. По степени защиты от проникновения посторонних тел и воды изделие соответствует исполнению IP68 по ГОСТ 14254. Рабочий режим регулятора - S1 по ГОСТ 3940.

Регулятор устанавливается на штатное место генератора взамен щеточного узла и фиксируется крепежными элементами, поставляемыми в комплекте с регуляторами.

Регулятор напряжения соответствует требованиям ГОСТ 3940 и ТУ У 13317508.001-97.

Гарантийный срок эксплуатации – 3 года с даты ввода в эксплуатацию или со дня продажи в розничной торговой сети. Гарантийные обязательства производителя имеют силу в течение четырех лет с даты выпуска изделия. Дата изготовления нанесена на корпусе изделия.
наверх



Технические данные:

Диапазон рабочих температур, °С
-45.. +100
  Номинальное напряжение регулирования, В
14,0
  Напряжение регулирования с АБ при t°=(25 ± 2)°С и нагрузке генератора 5А, В
14,1 ± 0,1
  Напряжение регулирования с АБ при t°=(25 ± 2)°С в диапазоне нагрузки генератора от 3А до 0,9· Imax* , В
14,1 ± 0,2
  Максимальный ток выходной цепи, А
5,0
  Термокомпенсация напряжения регулирования, мВ/°С
-3,0 ± 1,5
  Остаточное напряжение на выходе "DF", не более, В
0,2
  Максимально допустимое длительное воздействие повышенного напряжения питания, В
18,0
  Максимально допустимое воздействие повышенного напряжения питания длительностью до 5 мин., В
25,0
  Максимально допустимые импульсные перенапряжения в зависимости от формы импульса по ГОСТ 28751, В
150,0

наверх



Схема включения в составе генераторной установки:

Схема включения регулятора напряжения Я112В1Щ

наверх

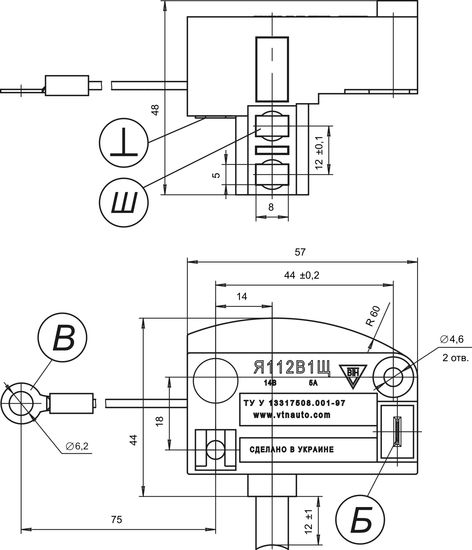

Габаритный чертеж:

Габаритный чертеж регулятора напряжения Я112В1Щ
