РЕГУЛЯТОР НАПРЯЖЕНИЯ Я120М

ИЗДЕЛИЕ СНЯТО С ПРОИЗВОДСТВА
Выпускаемый аналог - Я120М1

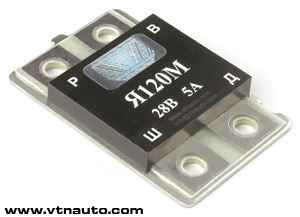

регулятор напряжения Я120М
Общие сведения
Технические данные
Схема включения
Габаритный чертеж



Общие сведения:

Регулятор напряжения Я120М предназначен для поддержания напряжения бортовой сети автомобиля в заданных пределах во всех режимах работы системы электрооборудования при изменении частоты вращения ротора генератора, электрической нагрузки, температуры окружающей среды.

Регулятор выпускается в едином климатическом исполнении У2.1 по ГОСТ 15150 для внутреннего рынка и на экспорт. По степени защиты от проникновения посторонних тел и воды изделие соответствует исполнению IP68 по ГОСТ 14254. От проникновения влаги регулятор защищен специальным высокотеплопроводным компаундом с рабочей температурой до 200 °С. Работоспособность и соответствие параметров изделия сохраняются даже при погружении регулятора в воду при условии защиты разъемных соединений. Регулятор Я120М сконструирован по однопроводной схеме питания, корпус изделия соединен с корпусом автомобиля. Рабочий режим регулятора - S1 по ГОСТ 3940.

Применяемость: МАЗ, КАМАЗ с генератором Г273 и др.

Для защиты от подделок применяется защитная голограмма.

Регулятор напряжения соответствует требованиям ГОСТ 3940 и ТУ У 13317508.001-97.

Регулятор устанавливается в щеточном узле генераторной установки, где предусмотрена установка регуляторов Я120М или Я120М1 при помощи штатных винтов.
наверх



Технические данные:

Диапазон рабочих температур, °С
-40 .. +85
  Номинальное напряжение питания, В
28,0
  Напряжение регулирования с АБ при температуре 25 ± 2 °С и нагрузке 3А, В:
  - режим "зима"
28,0 ± 0,3
  - режим "лето"
27,6 ± 0,2
  Максимальный ток выходной цепи, А
5,0
  Термокомпенсация напряжения регулирования, мВ/°С
-6,0 ± 3,0
  Остаточное напряжение на выходе "Ш", В, не более
1,0
  - типовое, В
0,75
  Максимально допустимое длительное воздействие повышенного напряжения питания, В
36,0
  Максимально допустимое воздействие повышенного напряжения питания длительностью до 5 мин., В
50,0
  Максимально допустимые импульсные перенапряжения в зависимости от формы импульса по ГОСТ 28751, В
120,0

наверх

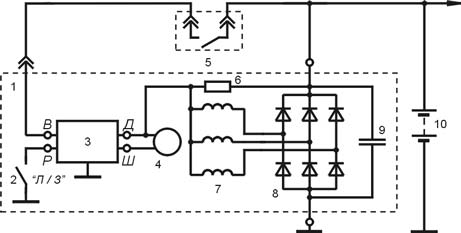

Схема включения в составе генераторной установки:

Схема включения регулятора напряжения Я120М

1 - генератор;
2 - переключатель режима работы "лето / зима";
3 - регулятор напряжения;
4 - обмотка возбуждения;
5 - контакты замка зажигания;
6 - резистор 10 Вт, 75 Ом;
7 - обмотка статора;
8 - выпрямительный блок;
9 - конденсатор;
10 - аккумуляторная батарея
наверх

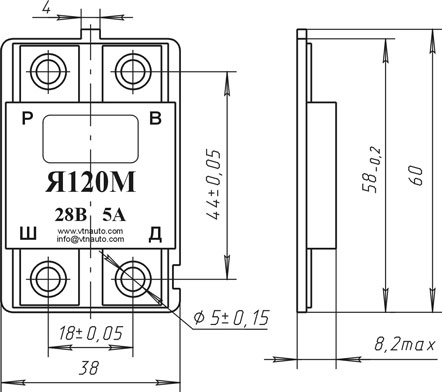

Габаритный чертеж (модификация 2002 г.):

Габаритный чертеж регулятора напряжения Я120М

наверх
