VTN Company logo
VTN Company logo
Made with a respect to You





РЕГУЛЯТОР НАПРЯЖЕНИЯ Я120М1И2

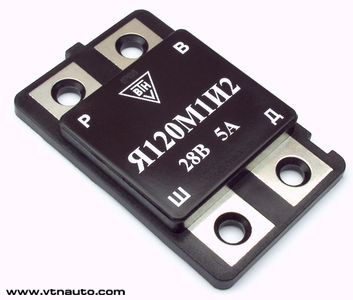

Регулятор напряжения Я120М1И2
Поставляется на конвейер
Общие сведения
Технические данные
Схема включения
Габаритный чертеж



Общие сведения:

Регулятор напряжения Я120М1И2 предназначен для поддержания напряжения бортовой сети автомобиля в заданных пределах во всех режимах работы системы электрооборудования при изменении частоты вращения ротора генератора, электрической нагрузки, температуры окружающей среды.

Применяемость: автомобили ГАЗ и др. с генераторами ГГ273В1-3 и их модификациями.

Данное изделие разработано специально для эксплуатации в различных широтах с большим диапазоном температуры окружающей среды.

Регулятор выпускается в климатическом исполнении О2.1 по ГОСТ 15150 для внутреннего рынка и на экспорт. По степени защиты от проникновения посторонних тел и воды изделие соответствует исполнению IP68 по ГОСТ 14254. От проникновения влаги регулятор защищен специальным высокотеплопроводным компаундом с рабочей температурой до 200 °С. Регулятор Я120М1И2 сконструирован по однопроводной схеме питания, корпус изделия соединен с корпусом автомобиля.

Рабочий режим регулятора - S1 по ГОСТ 3940.

Регулятор устанавливается в щеточном узле генераторной установки, где предусмотрена установка регуляторов Я120М12 или Я120М1И2 при помощи штатных винтов.

Гарантийный срок эксплуатации - 3 года с даты ввода в эксплуатацию или со дня продажи в розничной торговой сети. Гарантийные обязательства производителя имеют силу в течение четырех лет с даты выпуска изделия. Дата изготовления нанесена на корпусе изделия.
  наверх



Технические данные:

Диапазон рабочих температур, °С
-45.. +100
  Номинальное напряжение регулирования, В
28,0
  Напряжение регулирования с АБ при t°=(25 ± 2)°С и нагрузке генератора 3А в режиме "З", В
28,8 ± 0,3
Напряжение регулирования с АБ при t°=(25 ± 2)°С и нагрузке генератора 3А в режиме "Л", В
27,8 ± 0,2
  Напряжение регулирования с АБ в диапазоне нагрузки генератора от 3А до 0,9·Imax* в режиме "З", В
28,8 ± 0,4
Напряжение регулирования с АБ в диапазоне нагрузки генератора от 3А до 0,9·Imax* в режиме "Л", В
27,8 ± 0,4
  Максимальный ток выходной цепи, А
5,0
  Термокомпенсация Uрег, мВ/°С
-6,0 ± 3,0
  Остаточное напряжение на выходе "Ш", типовое, В
0,8
  Максимально допустимое длительное воздействие повышенного напряжения питания, В
36,0
  Максимально допустимое воздействие повышенного напряжения питания длительностью до 5 мин., В
50,0
  Максимально допустимые импульсные перенапряжения по ГОСТ 28751, В
120,0

  наверх



Схема включения в составе генераторной установки:

Схема включения регулятора Я120М1 исполнение 2

  наверх



Габаритный чертеж:

Габаритный чертеж регулятора Я120М1 исполнение 2

  наверх
Copyright 2000-2019 VTN
При полном или частичном использовании материалов ссылка на www.vtnauto.com обязательна
