РЕГУЛЯТОР НАПРЯЖЕНИЯ 3232.3702

ИЗДЕЛИЕ СНЯТО С ПРОИЗВОДСТВА
Выпускаемые аналоги - 9222.3702,
9222.3702И2, 9222.3702И3, 9222.3702И4

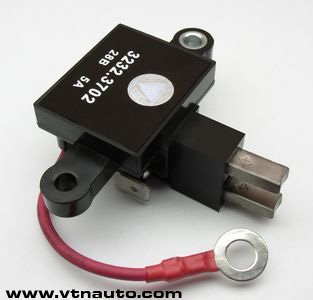

Регулятор напряжения 3232.3702
Общие сведения
Технические данные
Схема включения
Габаритный чертеж



Общие сведения:

Регулятор напряжения 3232.3702 предназначен для поддержания напряжения бортовой сети автомобиля в заданных пределах во всех режимах работы системы электрооборудования при измене-нии частоты вращения ротора генератора, электрической нагрузки, температуры окружающей среды.

Применяемость: автомобили КАМАЗ с дв. КАМАЗ-740, ЯМЗ-236 и др. с генератором 3232.3771, МАЗ (Евро-2) с дв. ММЗ Д245, Д260 с генератором 3232.3771-10 и др.

Автомобильный регулятор 3232.3702 - регулятор нового поколения. Благодаря применению мощного современного полевого транзистора в качестве выходного ключа резко понижены потери мощности выделяемые в виде тепла, увеличена надежность изделия в целом. Благодаря использованию дополнительного провода, напряжение на генераторе поддерживается непосредственно на выходе генераторной установки. При этом достигнуты высочайшие параметры токоскоростной и нагрузочной характеристики. Это продлевает срок службы аккумуляторной батареи, обеспечивает оптимальные режимы работы всех потребителей электроэнергии, повышая, таким образом, надежность всего электрооборудования автомобиля.

Регулятор выпускается в климатическом исполнении О2.1 по ГОСТ 15150 для внутреннего рынка и на экспорт. По степени защиты от проникновения посторонних тел и воды изделие соответствует исполнению IP68 по ГОСТ 14254. Рабочий режим регулятора - S1 по ГОСТ 3940.

Регулятор устанавливается непосредственно на генераторе, где предусмотрена установка регуляторов 3232.3702 или Я222Б при помощи штатных винтов.

Гарантийный срок эксплуатации - 3 года с даты ввода в эксплуатацию или со дня продажи в розничной торговой сети. Гарантийные обязательства производителя имеют силу в течение четырех лет с даты выпуска изделия. Дата изготовления нанесена на корпусе изделия.
наверх



Технические данные:

Диапазон рабочих температур, °С
-40 .. +100
  Напряжение регулирования с АБ при t°=(25 ± 2)°С и нагрузке генератора 5А, В
28,4 ± 0,2
  Напряжение регулирования с АБ при t°=(25 ± 2)°С в диапазоне нагрузки генератора от 3А до 0,9· Imax* , В
28,4 ± 0,3
  Максимальный ток выходной цепи, А
5,0
  Термокомпенсация напряжения регулирования, мВ/°С
-9,0 ± 3,0
  Остаточное напряжение на выходе "DF", максимальное, В
0,15
  - типовое, B
0,12
  Максимально допустимое длительное воздействие повышенного напряжения питания, В
36,0
  Максимально допустимое воздействие повышенного напряжения питания длительностью до 5 мин., В
50,0
  Максимально допустимые импульсные перенапряжения по ГОСТ 28751, В
200,0

наверх

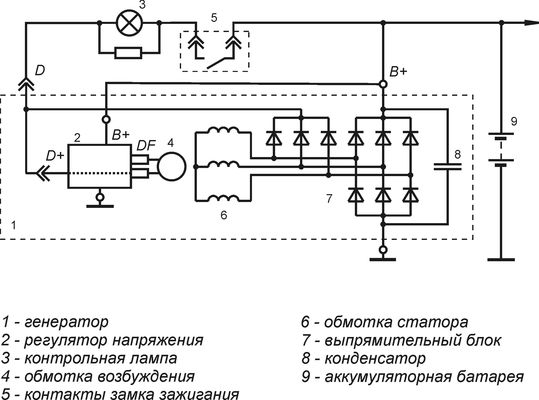

Схема включения в составе генераторной установки:

Схема включения регулятора напряжения 3232.3702

наверх

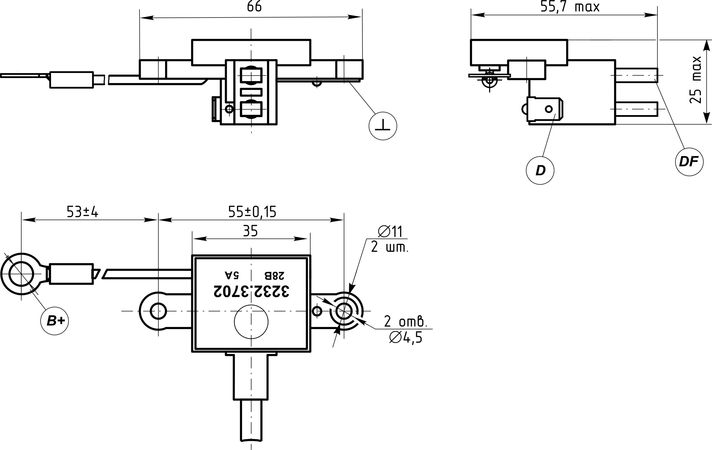

Габаритный чертеж:

Габаритный чертеж регулятора напряжения 3232.3702
