РЕГУЛЯТОР НАПРЯЖЕНИЯ МНОГОФУНКЦИОНАЛЬНЫЙ 3252.3702

ИЗДЕЛИЕ СНЯТО С ПРОИЗВОДСТВА
Выпускаемые аналоги - 9333.3702-24,
9333.3702-25, 9333.3702-25 ИСП.12



Регулятор напряжения многофункциональный 3252.3702
Общие сведения
Технические данные
Схема включения
Габаритный чертеж



Общие сведения:

Многофункциональный регулятор напряжения 3252.3702 предназначен для поддержания напряжения бортовой сети автомобиля в заданных пределах во всех режимах работы системы электрооборудования при изменении частоты вращения ротора генератора, электрической нагрузки, температуры окружающей среды.

Применяемость: автомобили МАЗ (Евро-3) с дв. ЯМЗ-656, ЯМЗ-658 и др. с генератором 3252.3771.

Дополнительные диоды в схеме включения в составе генераторной установки отсутствуют, контроль запуска генератора, а также контроль его частоты вращения производится непосредственно на одной из выходных силовых обмоток.

Регулятор напряжения 3252.3702 обладает функцией индикации пониженного и повышенного напряжения бортовой сети автомобиля, а также низкого фазного напряжения генератора. Индикация осуществляется свечением штатной индикаторной лампы или светодиода контроля заряда аккумуляторной батареи на приборной панели. Изделие обеспечивает выполнение функции плавного нарастания тока нагрузки. Регулятор напряжения 3252.3702 обладает также функцией защиты от короткого замыкания в выходной и в индикаторной цепи.

Регулятор выпускается в климатическом исполнении О2.1 по ГОСТ 15150 для внутреннего рынка и на экспорт. По степени защиты от проникновения посторонних тел и воды изделие соответствует исполнению IP68 по ГОСТ 14254. Рабочий режим регулятора - S1 по ГОСТ 3940.

Изделие устанавливается непосредственно на генераторе, где предусмотрена установка регуляторов 3252.3702 или 7941.3702В3 при помощи штатных винтов.

Регулятор напряжения соответствует требованиям ГОСТ 3940 и ТУ У 31.6-13317508-006:2007.

Гарантийный срок эксплуатации – 3 года с даты ввода в эксплуатацию или со дня продажи в розничной торговой сети. Гарантийные обязательства производителя имеют силу в течение четырех лет с даты выпуска изделия. Дата изготовления нанесена на корпусе изделия.
наверх



Технические данные:

Диапазон рабочих температур, °С
-40 .. +100
  Напряжение регулирования с АБ при t°=(25 ± 2)°С и нагрузке генератора 5А, В
28,4 ± 0,2
  Напряжение регулирования с АБ при t°=(25 ± 2)°С в диапазоне нагрузки генератора от 3А до 0,9· Imax* , В
28,4 ± 0,3
  Максимальный ток выходной цепи: стандартное исполнение, А
5,0
  Термокомпенсация напряжения регулирования, мВ/°С
-9,0 ± 3,0
  Остаточное напряжение на выходе "DF": при токе возбуждения 4А максимальное / типовое, В
0,24 / 0,2
  Порог срабатывания индикации низкого фазного напряжения, В
7..17
  Порог срабатывания индикации пониженного напряжения, В
21,8..23.2
  Порог срабатывания индикации повышенного фазного напряжения, В
31,3..32,7
  Максимально допустимое длительное воздействие повышенного напряжения питания, В
36,0
  Максимально допустимое воздействие повышенного напряжения питания длительностью до 5 мин., В
50,0
  Максимально допустимые импульсные перенапряжения по ГОСТ 28751, В
200,0

наверх

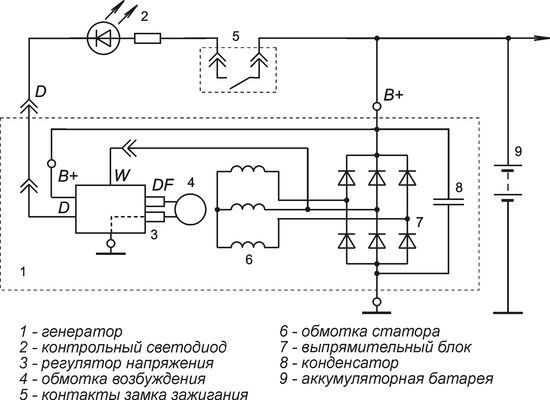

Схема включения в составе генераторной установки:

Схема включения регулятора напряжения многофункционального 3232.3702

наверх

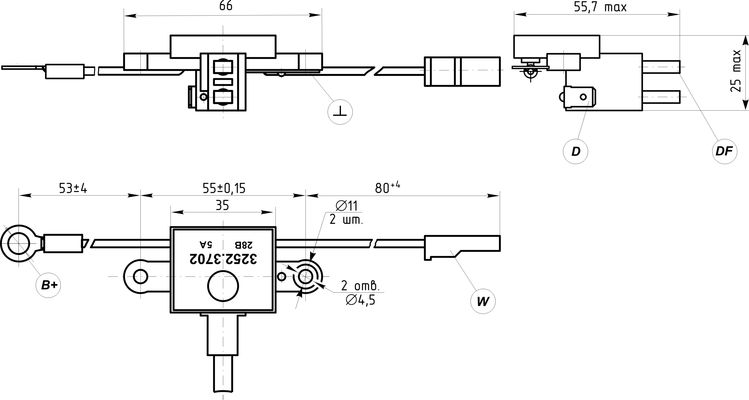

Габаритный чертеж:
