ДАТЧИК ПОЛОЖЕНИЯ РЕЙКИ ТНВД БЕСКОНТАКТНЫЙ 3502.3855

Общие сведения:

Датчик положения рейки топливного насоса высокого давления (ТНВД) 3502.3855 предназначен для формирования напряжения постоянного тока, пропорционального углу положения вала электромагнита исполнительного механизма привода рейки ТНВД.

Применяемость: автомобили МАЗ, БЕЛАЗ, ПАЗ, ЛиАЗ, ЯМЗ Евро-3 и др. с дизельно-топливной аппаратурой производства ОАО “ЯЗДА”.

Направление вращения вала (сердцевины) датчика с начального положения – против часовой стрелки со стороны вала электромагнита исполнительного механизма привода рейки (см. рис. внизу).

Датчик выпускается в климатическом исполнении О2.1 по ГОСТ 15150 для внутреннего рынка и на экспорт. По степени защиты от проникновения посторонних тел и воды изделие соответствует исполнению IP67 по ГОСТ 14254. Рабочий режим датчика – продолжительный номинальный S1 по ГОСТ 3940.

Датчик положения рейки ТНВД устанавливается непосредственно на корпусе исполнительного механизма привода рейки ТНВД, где предусмотрена установка датчиков положения рейки 3502.3855, 36.3855-20 или других аналогичных, при помощи штатных крепежных элементов.

Ресурс данного изделия не ограничивается пробегом автомобиля. Гарантийный срок эксплуатации - 3 года с даты ввода в эксплуатацию или со дня продажи в розничной торговой сети. Гарантийные обязательства производителя имеют силу в течение четырех лет с даты выпуска изделия. Дата изготовления нанесена на корпусе изделия.

Технические данные:

Диапазон рабочих температур
от -40°С до +125°С
Номинальное напряжение питания
5 В
Максимальный ток потребления (модификация до 2017 года/после 2017 года)
13 / 12 мА
Полный механический угол поворота вала
не менее 121° ± 3°
Рабочий угловой диапазон
от 18° до 58°
Максимальная нелинейность функциональной характеристики в рабочем угловом диапазоне
не более ±1%
Погрешность функциональной характеристики в контрольных точках при Uпит=5,0 ± 0,05 В
не более ±15 мВ
Напряжение шумов
не более 4 мВ

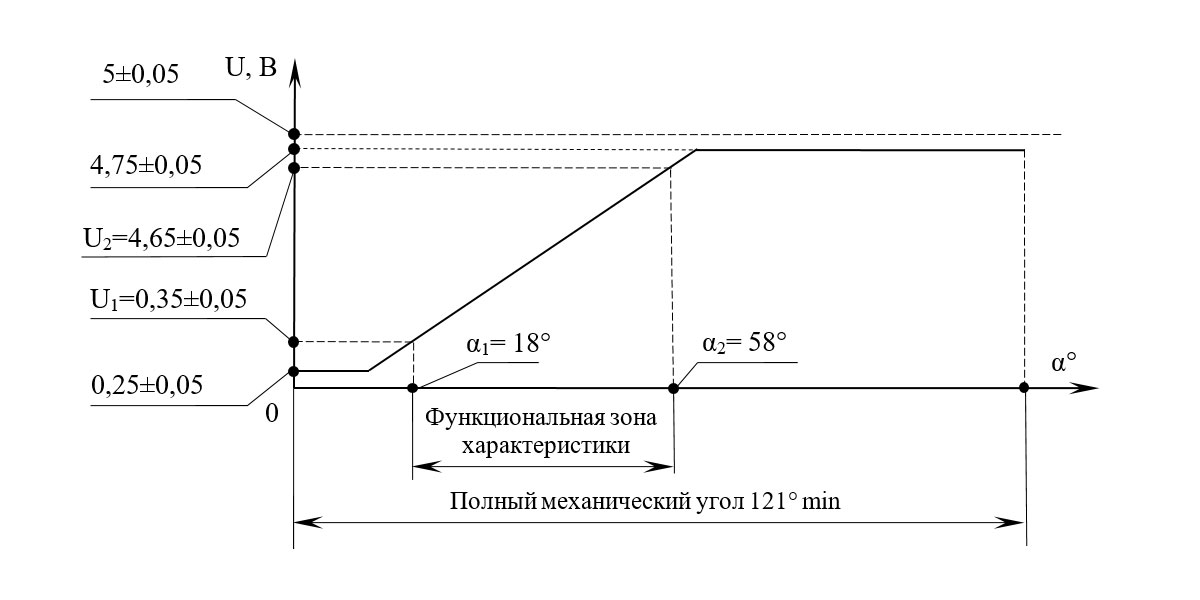

Выходная характеристика:

Габаритный чертеж:
