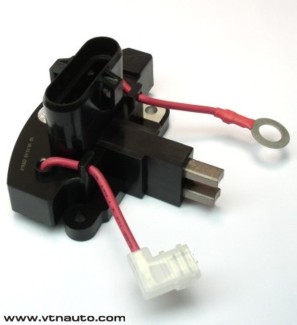

Регулятор напряжения многофункциональный 4512.3702
Общие сведения
Технические данные
Схема включения
Габаритный чертеж



Общие сведения:

Многофункциональный регулятор напряжения 4512.3702 предназначен для поддержания напряжения бортовой сети автомобиля в заданных пределах во всех режимах работы системы электрооборудования при изменении частоты вращения ротора генератора, электрической нагрузки, температуры окружающей среды.

Применяемость: коммерческие автомобили УРАЛ с генератором 4512.3771-10.

Регулятор напряжения 4512.3702 обеспечивает полное отключение обмотки возбуждения генератора от бортовой сети, что повышает надежность и безопасность системы электроснабжения.

Индикация повышенного и пониженного напряжения бортовой сети автомобиля, а также низкого фазного напряжения генератора осуществляется свечением штатного индикатора контроля заряда аккумуляторной батареи на приборной панели. Регулятор напряжения 4512.3702 обладает функцией плавного нарастания тока нагрузки, а также функцией защиты от короткого замыкания в выходной и в индикаторной цепи.

Контроль и регулирование напряжения производятся непосредственно на выходной клемме генератора - по такому принципу строятся все схемы электроснабжения современных зарубежных автомобилей высокого класса. Контроль запуска генератора, а также контроль частоты вращения его вала производится непосредственно на одной из выходных силовых обмоток. В своем составе регулятор имеет помехоподавительный конденсатор.

Многофункциональный регулятор напряжения 4512.3702 выпускается в климатическом исполнении О2.1 по ГОСТ 15150 для внутреннего рынка и на экспорт. По степени защиты от проникновения посторонних тел и воды изделие соответствует исполнению IP67 по ГОСТ 14254. Рабочий режим регулятора - продолжительный номинальный S1 по ГОСТ 3940.

Регулятор устанавливается непосредственно на генераторе, где предусмотрена установка регуляторов 4512.3702 при помощи штатных крепежных элементов.

Регулятор напряжения соответствует требованиям ГОСТ 3940 и ТУ У 31.6-13317508-006:2007.

Гарантийный срок эксплуатации – 3 года с даты ввода в эксплуатацию или со дня продажи в розничной торговой сети. Гарантийные обязательства производителя имеют силу в течение четырех лет с даты выпуска изделия. Дата изготовления нанесена на корпусе изделия.
  наверх



Технические данные:

Диапазон рабочих температур, °С
-50 .. +105
  Напряжение регулирования с АБ при t°=(25 ± 2)°С и нагрузке генератора 5А, В
28,5 ± 0,15
  Напряжение регулирования с АБ при t°=(25 ± 2)°С в диапазоне нагрузки генератора от 5А до 0,9· Imax* , В
28,05 .. 28,65
  Максимальный ток выходной цепи, А
5,0
  Термокомпенсация Uрег, мВ/°С
-10 ± 2
  Максимальное остаточное напряжение на выходе "DF", В
0,2
  Порог срабатывания индикации низкого фазного напряжения, В
7,0 .. 17,0
  Порог срабатывания индикации пониженного напряжения, В
21,8 .. 23.2
  Порог срабатывания индикации повышенного напряжения, В
31,3 .. 32,7
  Максимально допустимое длительное воздействие повышенного напряжения питания, В
36,0
  Максимально допустимые импульсные перенапряжения по ГОСТ 28751 в составе генератора, В
200,0

  наверх



Схема включения в составе генераторной установки:

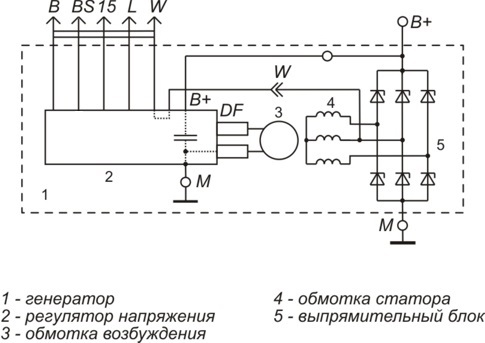

Схема включения регулятора напряжения многофункционального 4512.3702

  наверх



Габаритный чертеж:

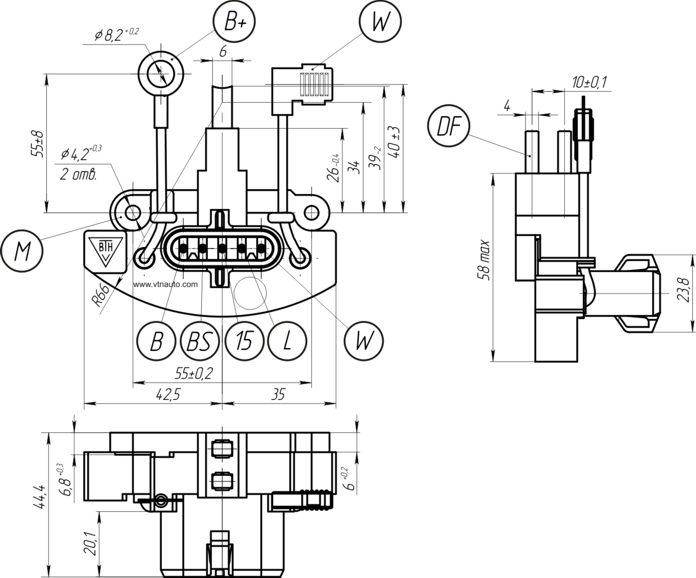

Габаритный чертеж регулятора напряжения многофункционального 4512.3702
