РЕГУЛЯТОР НАПРЯЖЕНИЯ МНОГОФУНКЦИОНАЛЬНЫЙ 8444.3702

ИЗДЕЛИЕ СНЯТО С ПРОИЗВОДСТВА

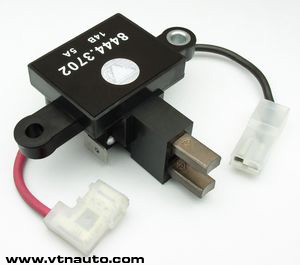

Многофункциональный регулятор напряжения 8444.3702
Общие сведения
Технические данные
Схема включения
Габаритный чертеж



Общие сведения:

Многофункциональный регулятор напряжения 8444.3702 предназначен для поддержания напряжения бортовой сети автомобиля в заданных пределах во всех режимах работы системы электрооборудования при изменении частоты вращения ротора генератора, электрической нагрузки, температуры окружающей среды.

Применяемость: автомобили ВАЗ-2110, ВАЗ-2111, ВАЗ-2112 с генератором 9402.3701-03, ВАЗ-2123 ”Chevrolet Niva” с генератором 9402.3701-04 и др.

Регулятор напряжения 8444.3702 является функциональным аналогом регулятора 844.3702.

Дополнительные диоды в схеме включения в составе генераторной установки отсутствуют, контроль запуска генератора, а также контроль его частоты вращения производится непосредственно на одной из выходных силовых обмоток.

Регулятор напряжения 8444.3702 обладает функцией индикации пониженного напряжения бортовой сети автомобиля, а также низкого фазного напряжения генератора. Индикация осуществляется свечением штатной индикаторной лампы или светодиода контроля заряда аккумуляторной батареи на приборной панели. Регулятор напряжения 8444.3702 обладает также функцией защиты от короткого замыкания в индикаторной цепи.

Регулятор выпускается в климатическом исполнении О2.1 по ГОСТ 15150 для внутреннего рынка и на экспорт. По степени защиты от проникновения посторонних тел и воды изделие соответствует исполнению IP67 по ГОСТ 14254. Все электроконтактные соединительные элементы регулятора изготовлены из латунного проката с гальваническим покрытием, что гарантирует надежность электрических соединений в течение всего срока службы. Рабочий режим регулятора - продолжительный номинальный S1 по ГОСТ 3940.

Изделие устанавливается непосредственно на генераторе, где предусмотрена установка регуляторов 844.3702, 845.3702 или 8444.3702 при помощи штатных винтов.

Регулятор напряжения соответствует требованиям ГОСТ 3940 и ТУ У 31.6-13317508-006:2007.

Гарантийный срок эксплуатации – 3 года с даты ввода в эксплуатацию или со дня продажи в розничной торговой сети. Гарантийные обязательства производителя имеют силу в течение четырех лет с даты выпуска изделия. Дата изготовления нанесена на корпусе изделия.
наверх



Технические данные:

Диапазон рабочих температур, °С
-40 .. +110
  Напряжение регулирования с АБ при t°=(25 ± 2)°С и нагрузке генератора 5А, В
14,4 ± 0,1
  Напряжение регулирования с АБ при t°=(25 ± 2)°С в диапазоне нагрузки генератора от 5А до 0,9· Imax* , В
14,4 ± 0,15
  Максимальный ток выходной цепи, А
5,0
  Термокомпенсация напряжения регулирования, мВ/°С
-4,5 ± 1,5
  Остаточное напряжение на выходе "DF": максимальное / типовое, В
0,08 / 0,07
  Порог срабатывания индикации низкого фазного напряжения, В
3,75 .. 7,25
  Порог срабатывания индикации пониженного напряжения, В
10,9 .. 11,6
  Максимально допустимое длительное воздействие повышенного напряжения питания, В
18,0
  Максимально допустимое воздействие повышенного напряжения питания длительностью до 5 мин., В
25,0
  Максимально допустимые импульсные перенапряжения по ГОСТ 28751 в составе генератора, В
200,0

наверх



Схема включения в составе генераторной установки:

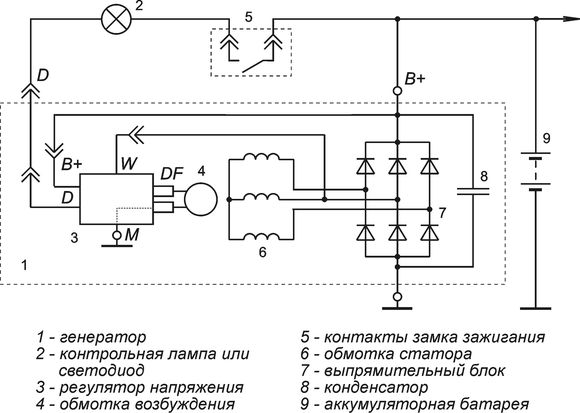

Схема включения регулятора напряжения 8444.3702

наверх



Габаритный чертеж:

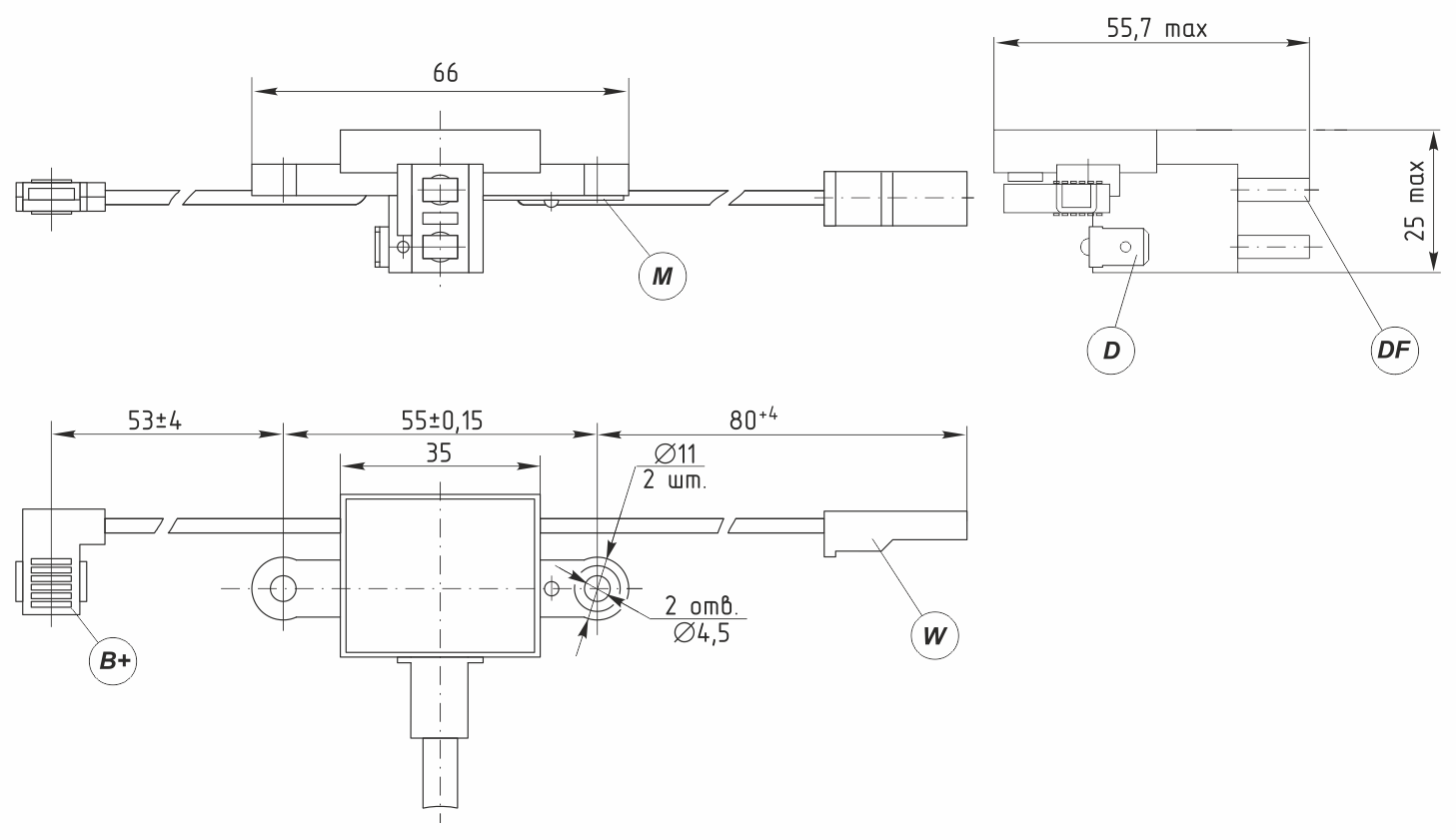

Габаритный чертеж регулятора напряжения 8444.3702
