Общие
сведения:
Регулятор напряжения 9222.3702 предназначен для поддержания
напряжения бортовой сети автомобиля в заданных пределах во всех
режимах работы системы электрооборудования при изменении частоты
вращения ротора генератора, электрической нагрузки, температуры
окружающей среды.
Применяемость: автомобили КАМАЗ с генераторами 4502.3771, а
также автомобили с кальциевыми и др. аккумуляторными батареями,
требующими повышенное напряжение заряда.
Автомобильный регулятор 9222.3702 - регулятор нового поколения.
Благодаря применению мощного современного MOSFET транзистора в
качестве выходного ключа достигнуты высочайшие параметры
токоскоростной характеристики, резко понижены потери мощности,
выделяемые в виде тепла, увеличена надежность изделия в целом.
Регулятор выпускается в климатическом исполнении О2.1 по ГОСТ
15150 для внутреннего рынка и на экспорт. По степени защиты от
проникновения посторонних тел и воды изделие соответствует
исполнению IP68 по ГОСТ 14254. Рабочий режим регулятора - S1 по
ГОСТ 3940.
Регулятор устанавливается непосредственно на генераторе, где
предусмотрена установка регуляторов 9222.3702 при помощи штатных
винтов.
Регулятор напряжения соответствует требованиям ГОСТ 3940 и ТУ У 13317508.001-97.
Гарантийный срок эксплуатации – 3 года с
даты ввода в эксплуатацию или со дня продажи в розничной
торговой сети.
Гарантийные обязательства производителя имеют силу в течение
четырех
лет с даты выпуска изделия. Дата изготовления нанесена на
корпусе
изделия.
Технические
данные:
|
Диапазон рабочих температур, °С |
|
-45 ..
+100
|
|
Напряжение регулирования с АБ при
t°=(25 ± 2)°С
и нагрузке генератора 5А, В |
28,8 ±
0,2
|
|
Напряжение регулирования с АБ при
t°=(25 ± 2)°С
в диапазоне нагрузки генератора от
3А до 0,9·
Imax*
, В |
28,8 ±
0,3
|
|
Максимальный ток выходной цепи, А
|
5,0
|
|
Термокомпенсация напряжения
регулирования, мВ/°С |
-9,0 ±
3,0
|
|
Остаточное напряжение на выходе
"DF", максимальное, В |
0,15
|
|
-
типовое, B |
0,12
|
|
Максимально допустимое длительное
воздействие
повышенного напряжения питания, В
|
36,0
|
|
Максимально допустимое воздействие
повышенного
напряжения питания длительностью до
5 мин., В |
50,0
|
|
Максимально допустимые импульсные
перенапряжения по ГОСТ 28751, В
|
200,0
|
|

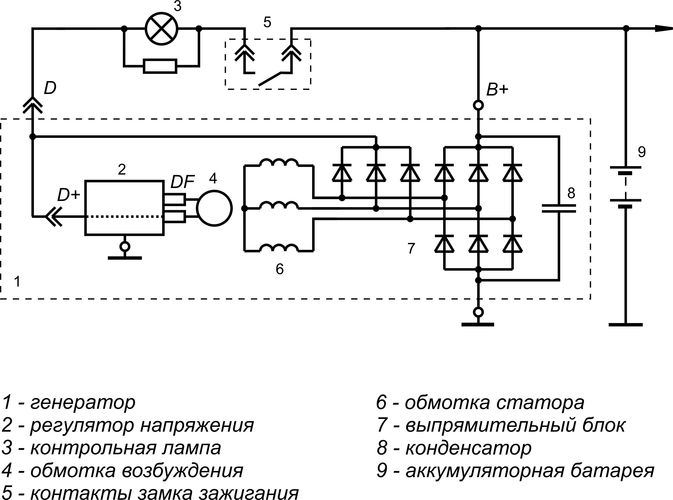

Схема
включения в составе генераторной установки:
Габаритный
чертеж:
|
