РЕГУЛЯТОР НАПРЯЖЕНИЯ 9333.3702

ИЗДЕЛИЕ СНЯТО С ПРОИЗВОДСТВА
Регулятор напряжения 9333.3702
Общие сведения
Технические данные
Схема включения
Габаритный чертеж



Общие сведения:

Регулятор напряжения 9333.3702 предназначен для поддержания напряжения бортовой сети автомобиля в заданных пределах во всех режимах работы системы электрооборудования при изменении частоты вращения ротора генератора, электрической нагрузки, температуры окружающей среды.

Отличительной особенностью регулятора напряжения 9333.3702 является встроенный помехоподавительный конденсатор.

Применяемость: автомобили ВАЗ-2108, -2109, -2110, -2111, -2112, -2113, -2114, -2115, -2121 и др. с генераторами 94.3701, 9402.3701, 977.3701, 3202.3771; автомобили “Daewoo Lanos” 1.4i, “Daewoo Sens”, “Славута”, “Таврия” после 2004 г.в. и др. с генераторами 97Т.3701, 97S.3701; автомобили ГАЗ, УАЗ с генераторами 9422.3701, 3212.3771, 3282.3771 и др.

Автомобильный регулятор 9333.3702 - регулятор нового поколения. Благодаря применению мощного современного MOSFET транзистора в качестве выходного ключа достигнуты высочайшие параметры токоскоростной характеристики, резко понижены потери мощности, выделяемые в виде тепла, увеличена надежность изделий вцелом.

Благодаря использованию дополнительного провода, напряжение на генераторе поддерживается непосредственно на выходе генераторной установки. Это продлевает срок службы аккумуляторной батареи, обеспечивает оптимальные режимы работы всех потребителей электроэнергии, повышая, таким образом, надежность всего электрооборудования автомобиля.

Регулятор выпускается в климатическом исполнении О2.1 по ГОСТ 15150 для внутреннего рынка и на экспорт. По степени защиты от проникновения посторонних тел и воды изделие соответствует исполнению IP68 по ГОСТ 14254. Рабочий режим регулятора - S1 по ГОСТ 3940.

Регулятор устанавливается непосредственно на генераторе, где предусмотрена установка регуляторов 9333.3702, 9333.3702-01, 9333.3702-02 при помощи штатных винтов. Также возможна установка регуляторов данных типов вместо регуляторов напряжения 9402.3702, 9402.3702-01, 9402.3702-02 с демонтажом штатного фильтрующего конденсатора.

Гарантийный срок эксплуатации - 3 года с даты ввода в эксплуатацию или со дня продажи в розничной торговой сети. Гарантийные обязательства производителя имеют силу в течение четырех лет с даты выпуска изделия. Дата изготовления нанесена на корпусе изделия.
наверх



Технические данные:

Диапазон рабочих температур, °С
-40 .. +110
  Напряжение регулирования с АБ при t°=(25 ± 2)°С и нагрузке генератора 5А, В
14,1 ± 0,1
  Напряжение регулирования с АБ при t°=(25 ± 2)°С в диапазоне нагрузки генератора от 5А до 0,9· Imax* , В
14,1 ± 0,15
  Максимальный ток выходной цепи, А
5,0
  Термокомпенсация напряжения регулирования, мВ/°С
-4,5 ± 1,5
  Остаточное напряжение на выходе "Ш", максимальное, В
0,15
  - типовое, B
0,12
  Максимально допустимое длительное воздействие повышенного напряжения питания, В
18,0
  Максимально допустимое воздействие повышенного напряжения питания длительностью до 5 мин., В
25,0
  Максимально допустимые импульсные перенапряжения по ГОСТ 28751, В
200,0

наверх



Схема включения в составе генераторной установки:

Схема включения регулятора напряжения 9333.3702

наверх

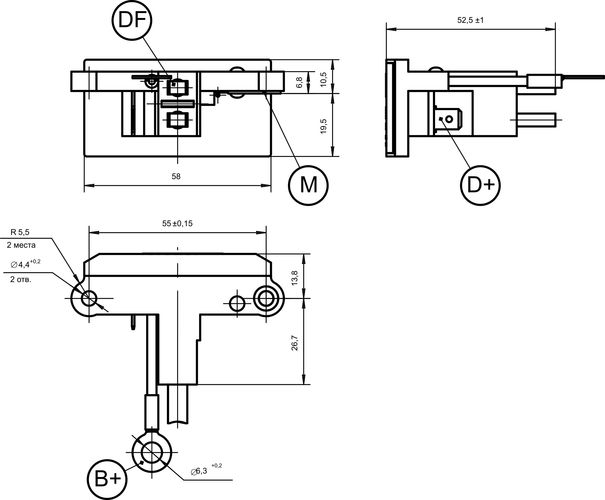

Габаритный чертеж:
