РЕГУЛЯТОР НАПРЯЖЕНИЯ 9402.3702 8А

ИЗДЕЛИЕ СНЯТО С ПРОИЗВОДСТВА
Выпускаемые аналоги - 9402.3702-01, 9402.3702-02

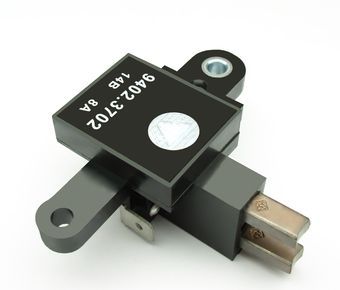

Hегулятор напряжения 9402.3702 8А
Общие сведения
Технические данные
Схема включения
Габаритный чертеж



Общие сведения:

Регулятор напряжения 9402.3702 8A предназначен для поддержания напряжения бортовой сети автомобиля в заданных пределах во всех режимах работы системы электрооборудования при изменении частоты вращения ротора генератора, электрической нагрузки, температуры окружающей среды.

Применяемость: автомобили ВАЗ-2108, -2109, -2110, -2111, -2112, -2121 и др. с генераторами 94.3701, 9402.3701 и др.

Регулятор напряжения 9402.3702 8А может работать в комплекте с выпрямительными блоками как ограничительного типа, так и с блоками с обычными силовыми диодами.

Регулятор напряжения 9402.3702 8А применяется в генераторах с обмоткой возбуждения на 8А.

Автомобильный регулятор 9402.3702 8А - регулятор нового поколения. Благодаря применению мощного современного полевого транзистора в качестве выходного ключа достигнуты высочайшие параметры токоскоростной характеристики, резко понижены потери мощности, выделяемые в виде тепла, увеличена надежность изделия в целом.

Регулятор выпускается в климатическом исполнении О2.1 по ГОСТ 15150 для внутреннего рынка и на экспорт. По степени защиты от проникновения посторонних тел и воды изделие соответствует исполнению IP68 по ГОСТ 14254. Рабочий режим регулятора - S1 по ГОСТ 3940.

Регулятор устанавливается непосредственно на генераторе, где предусмотрена установка регуляторов 57.3702, Я212А11Е в щеточном узле,  М14РН5А, ЩДР-К1216ЕН1 при помощи штатных винтов.

Регулятор напряжения соответствует требованиям ГОСТ 3940 и ТУ У 13317508.001-97.

Гарантийный срок эксплуатации – 3 года с даты ввода в эксплуатацию или со дня продажи в розничной торговой сети. Гарантийные обязательства производителя имеют силу в течение четырех лет с даты выпуска изделия. Дата изготовления нанесена на корпусе изделия.
наверх



Технические данные:

Диапазон рабочих температур, °С
-45 .. +100
  Напряжение регулирования с АБ при t°=(25 ± 2)°С и нагрузке генератора 5А, В
14,1 ± 0,1
  Напряжение регулирования с АБ при t°=(25 ± 2)°С в диапазоне нагрузки генератора от 3А до 0,9· Imax* , В
14,1 ± 0,15
  Максимальный ток выходной цепи, А
8,0
  Термокомпенсация напряжения регулирования, мВ/°С
-4,5 ± 1,5
  Остаточное напряжение на выходе "DF" при токе 5А: максимальное / типовое, В
0,15 / 0,12
  Максимально допустимое длительное воздействие повышенного напряжения питания, В
18,0
  Максимально допустимое воздействие повышенного напряжения питания длительностью до 5 мин., В
25,0
  Максимально допустимые импульсные перенапряжения по ГОСТ 28751, В
200,0

наверх



Схема включения в составе генераторной установки:

Схема включения регулятора напряжения 9402.3702 8A

наверх

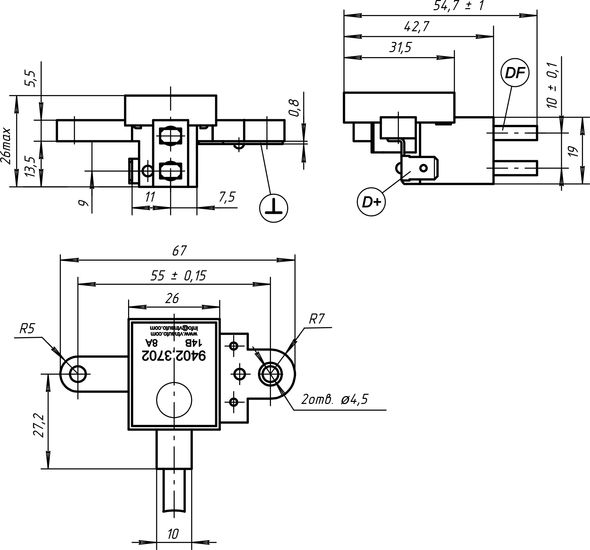

Габаритный чертеж:

Габаритный чертеж регулятора напряжения 9402.3702 8A
