РЕГУЛЯТОР НАПРЯЖЕНИЯ МНОГОФУНКЦИОНАЛЬНЫЙ 9422.3702

ИЗДЕЛИЕ СНЯТО С ПРОИЗВОДСТВА

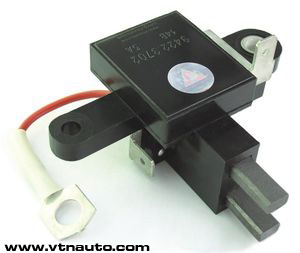

Многофункциональный регулятор напряжения 9422.3702
Общие сведения
Технические данные
Схема включения
Габаритный чертеж



Общие сведения:

Многофункциональный регулятор напряжения (МРН) 9422.3702 предназначен для поддержания напряжения бортовой сети автомобиля в заданных пределах во всех режимах работы системы электрооборудования при изменении частоты вращения ротора генератора, электрической нагрузки, температуры окружающей среды.

Применяемость: автомобили с генератором 97Т.3701 или другими генераторами ряда 94хх.3701 с незначительной доработкой колпака генератора. Возможно применение регулятора в составе других генераторов с аналогичной схемой включения и диодами Зенера в выпрямительном блоке.

Отличительной особенностью регулятора 9422.3702 является наличие функции индикации превышения напряжения бортовой сети автомобиля более 15В. При превышенном напряжении бортовой сети автомобиля регулятор обеспечивает индикацию данного режима миганием с частотой 2 Гц штатной индикаторной лампы контроля заряда аккумуляторной батареи на приборной панели.

Регулятор 9422.3702 - регулятор нового поколения. Благодаря применению мощного современного полевого транзистора в качестве выходного ключа достигнуты высочайшие параметры токоскоростной характеристики, резко понижены потери мощности, выделяемые в виде тепла, увеличена надежность изделия в целом.

Регулятор выпускается в климатическом исполнении О2.1 по ГОСТ 15150 для внутреннего рынка и на экспорт. По степени защиты от проникновения посторонних тел и воды изделие соответствует исполнению IP68 по ГОСТ 14254. Все электроконтактные соединительные элементы регулятора изготовлены из латунного проката с гальваническим покрытием, что гарантирует надежность электрических соединений в течение всего срока службы. Рабочий режим регулятора - S1 по ГОСТ 3940.

Гарантийный срок эксплуатации - 3 года с даты ввода в эксплуатацию или со дня продажи в розничной торговой сети. Гарантийные обязательства производителя имеют силу в течение четырех лет с даты выпуска изделия. Дата изготовления нанесена на корпусе изделия.
наверх



Технические данные:

Диапазон рабочих температур, °С
-45 .. +100
  Номинальное напряжение регулирования, В
14,0
  Напряжение регулирования с АБ при t°=(25 ± 2)°С и нагрузке генератора 3А, В
14,0 ± 0,1
  Напряжение регулирования с АБ при t°=(25 ± 2)°С в диапазоне нагрузки генератора от 3А до Imax* , В
14,0 ± 0,15
  Максимальный ток выходной цепи: стандартное исполнение / по согласованию с производителем, А
5,0 / 7,0
  Термокомпенсация напряжения регулирования, мВ/°С
-4,5 ± 1,5
  Остаточное напряжение на выходе "DF": максимальное / типовое, В
0,15 / 0,12
  Порог срабатывания индикации повышенного напряжения, В
15,0 .. 15,5
  Частота сигнала индикации, Гц
2,0 ± 0,3
  Максимально допустимое длительное воздействие повышенного напряжения питания, В
18,0
  Максимально допустимое воздействие повышенного напряжения питания длительностью до 5 мин., В
25,0
  Максимально допустимые импульсные перенапряжения по ГОСТ 28751, В
200,0

наверх

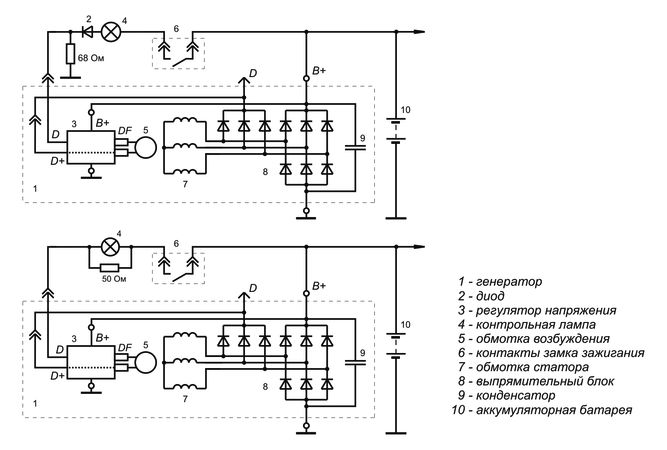

Схема включения в составе генераторной установки:

Схема включения регулятора напряжения 9422.3702

наверх



Габаритный чертеж:

Габаритный чертеж регулятора напряжения 9422.3702
