РЕГУЛЯТОР НАПРЯЖЕНИЯ 9763.3702

ИЗДЕЛИЕ СНЯТО С ПРОИЗВОДСТВА
Регулятор напряжения 9763.3702
Общие сведения
Технические данные
Схема включения
Габаритный чертеж



Общие сведения:

Регулятор напряжения 9763.3702 предназначен для поддержания напряжения бортовой сети транспортного средства в заданных пределах во всех режимах работы системы электрооборудования при изменении частоты вращения ротора генератора, электрической нагрузки, температуры окружающей среды.

Применяемость: автотранспортные средства с генератором 972А.3701 и его модификациями.

Регулятор выпускается в климатическом исполнении О2.1 по ГОСТ 15150 для внутреннего рынка и на экспорт. По степени защиты от проникновения посторонних тел и воды изделие соответствует исполнению IP68 по ГОСТ 14254. Все электроконтактные соединительные элементы регулятора изготовлены из латунного проката с гальваническим покрытием, что гарантирует надежность электрических соединений в течение всего срока службы. Рабочий режим регулятора - S1 по ГОСТ 3940.

Регулятор устанавливается непосредственно на генераторе, где предусмотрена установка регуляторов 9763.3702 при помощи штатных винтов.

Регулятор напряжения соответствует требованиям ГОСТ 3940 и ТУ У 13317508.001-97.

Гарантийный срок эксплуатации – 3 года с даты ввода в эксплуатацию или со дня продажи в розничной торговой сети. Гарантийные обязательства производителя имеют силу в течение четырех лет с даты выпуска изделия. Дата изготовления нанесена на корпусе изделия.
наверх



Технические данные:

Диапазон рабочих температур, °С
-45 .. +100
  Напряжение регулирования с АБ при t°=(25 ± 2)°С и нагрузке генератора 3А, В
28,0 ± 0,2
  Напряжение регулирования с АБ при t°=(25 ± 2)°С в диапазоне нагрузки генератора от 3А до 0,9· Imax* , В
28,0 ± 0,3
  Максимальный ток выходной цепи, А
5,0
  Термокомпенсация Uрег, мВ/°С
-9,0 ± 3,0
  Остаточное напряжение на выходе "DF": не более, В
0,2
  Максимально допустимое длительное воздействие повышенного напряжения питания, В
36,0
  Максимально допустимое воздействие повышенного напряжения питания длительностью до 5 мин., В
50,0

наверх

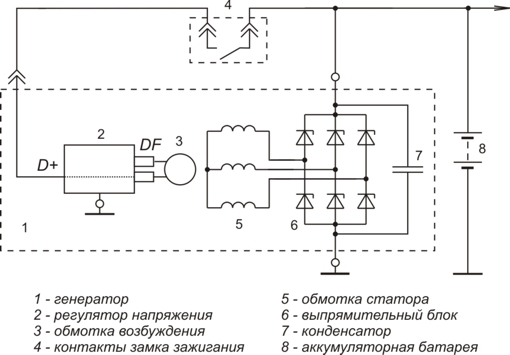

Схема включения в составе генераторной установки:
