ДАТЧИК СТАБИЛИЗАЦИИ ТЕМПЕРАТУРЫ

ТМ108М 3808000 -11ГЧ, -12ГЧ
ИЗДЕЛИЕ СНЯТО С ПРОИЗВОДСТВА

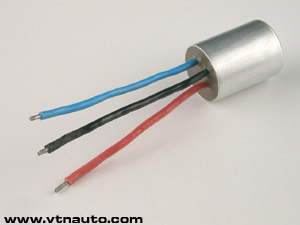

Датчик стабилизации температуры ТМ108М -11ГЧ, -12ГЧ
Общие сведения
Технические данные
Схема включения
Габаритный чертеж



Общие сведения:

Датчик стабилизации температуры ТМ108М 380800-11ГЧ, -12ГЧ в комплекте с внешним нагревательным элементом предназначен для поддержания в определенном интервале температуры узлов транспортных средств при понижении температуры окружающей среды.

Датчик выпускается в едином климатическом исполнении У по ГОСТ 15150 для внутреннего рынка и на экспорт. Датчик сконструирован по двухпроводной схеме питания, корпус изделия изолирован от электрической цепи. Рабочий режим датчика стабилизации температуры - S1 по ГОСТ 3940.

Датчик стабилизации температуры устанавливается в корпусную деталь на штатное место согласно конструкторской и технологической документации.

Гарантийный срок эксплуатации - 3 года с даты ввода в эксплуатацию или со дня продажи в розничной торговой сети. Гарантийные обязательства производителя имеют силу в течение 4 лет с даты выпуска изделия.
наверх



Технические данные:


Параметр
ТМ108М 3808000-11ГЧ
ТМ108М 3808000-12ГЧ
  Номинальное напряжение питания, В
24
12
  Ток коммутации активной нагрузки, А
5
6
  Температура включения, °С
10 ± 3
10 ± 3
  Температура выключения, °С
20 ± 3
20 ± 3

наверх



Схема включения:

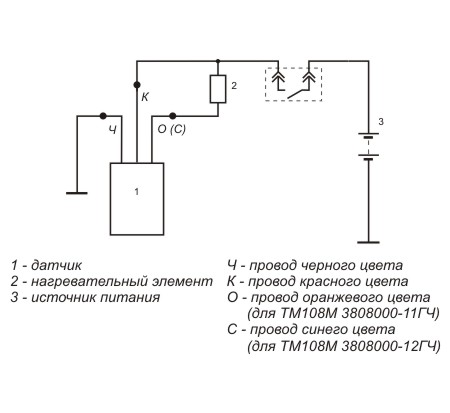

Схема включения датчика ТМ108М -11ГЧ, -12ГЧ

наверх



Габаритный чертеж:

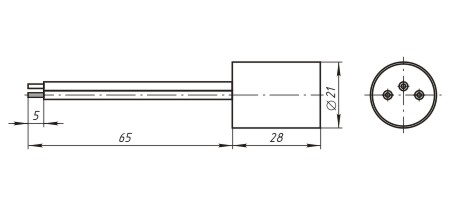

Габаритный чертеж датчика ТМ108М -11ГЧ, -12ГЧ
