УЗЛЫ ТЕРМОСТАБИЛИЗИРУЮЩИЕ ТМС22, ТМС23, ТМС24

ИЗДЕЛИЯ СНЯТЫ С ПРОИЗВОДСТВА

Общие сведения
Технические данные
Габаритный чертеж



Общие сведения:

Узлы термостабилизирующие ТМС22, ТМС23, ТМС24 предназначены для поддержания в определенном интервале температуры узлов транспортных средств при низких температурах окружающей среды.

Узлы выпускаются в климатическом исполнении О2.1 по ГОСТ 15150 для внутреннего рынка и на экспорт. Узлы сконструированы по двухпроводной схеме, в которой оба вывода и весь узел изолированы от корпуса транспортного средства. Допускается произвольная полярность подключения питающего напряжения. Узлы также обеспечивают автоматическую адаптацию к уровню напряжения питания. Режим работы узлов по ГОСТ 3940 - продолжительный, номинальный S1.

Согласно требований потребителей возможен выпуск на контрактной основе исполнений узлов как другой конструкции, так и с другими электрическими параметрами.

Узел устанавливается в корпусную деталь на штатное место согласно конструкторской и технологической документации на данную деталь. Нагревательный элемент узла при помощи винта (ТМС22) или винта и прижима (ТМС23, ТМС24) крепится к поверхности корпусной детали через теплопроводящую электроизоляционную прокладку. При этом необходимо обеспечить максимальную теплопроводность от нагревательного элемента узла к поверхности корпусной детали с помощью специальной теплопроводящей пасты. Для герметизации узел заливается компаундом, входящим в комплект партии при поставке узлов.

Гарантийный срок эксплуатации – 3 года с даты ввода в эксплуатацию или со дня продажи в розничной торговой сети. Гарантийные обязательства производителя имеют силу в течение четырех лет с даты выпуска изделия.
наверх



Технические данные:

  Напряжение питания, В
12,0 .. 36,0
  Выделяемая мощность, Вт
80 .. 100
  Ток потребления при температуре (0 ± 1)°С, А:
  - при напряжении питания (13,5 ± 0,2)В
6,4 ± 0,7
  - при напряжении питания (27,0 ± 0,4)В
3,2 ± 0,4
  Ток потребления при температуре выше 20°С, А, не более
0,1
  Максимально допустимое воздействие повышенного напряжения питания, В
50,0
  Максимально допустимые импульсные перенапряжения, В
250,0
  Изоляционная прочность, В
550,0

наверх

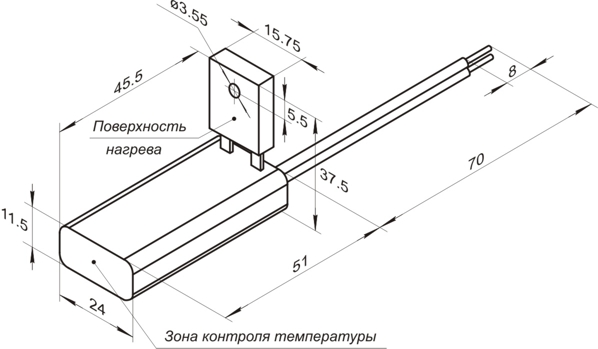

Габаритный чертеж ТМС22:

Габаритный чертеж узла ТМС22

наверх

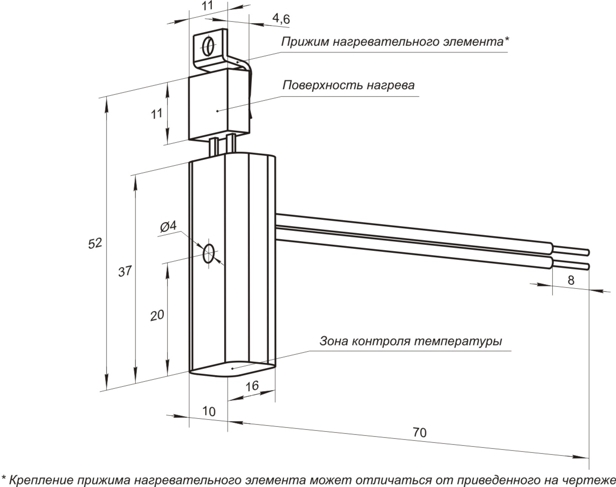

Габаритный чертеж ТМС23:

Габаритный чертеж узла ТМС22

наверх

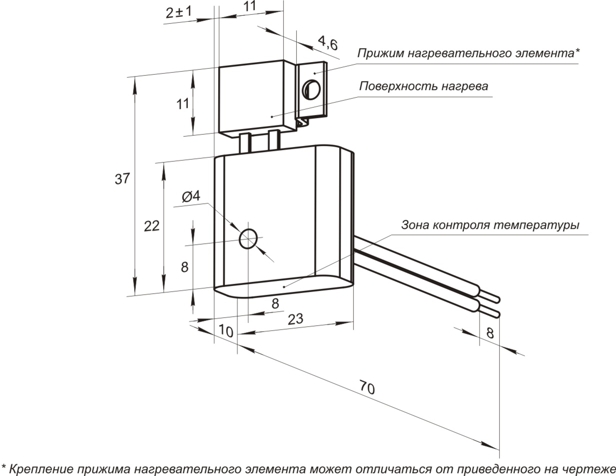

Габаритный чертеж ТМС24:

Габаритный чертеж узла ТМС22

наверх
